1u صندوق طرفي من الألياف الضوئية 24 منفذًا لوحة تصحيح صندوق التثبيت على الرف
وصف:
إطار التوزيع البصري (ODF) هو إطار يستخدم لتوفير التوصيلات البينية للكابلات بين مرافق الاتصال ، والتي يمكن أن تدمج ربط الألياف ، وإنهاء الألياف ، ومحولات الألياف البصرية والموصلات ووصلات الكابلات معًا في وحدة واحدة.يمكن أن يعمل أيضًا كجهاز حماية لحماية اتصالات الألياف البصرية من التلف.
عادةً ما يكون ODF المثبت على الرف عبارة عن نمطية في التصميم بهيكل ثابت.يمكن تثبيته على الرف بمزيد من المرونة وفقًا لعدد ومواصفات كبلات الألياف الضوئية.يعتبر هذا النوع من أنظمة التوزيع البصري أكثر ملاءمة ويمكن أن يوفر المزيد من الاحتمالات للتغيرات المستقبلية.يبلغ قطر معظم حاملات ODF 19 بوصة ، مما يضمن إمكانية تثبيتها بشكل مثالي على حامل ناقل الحركة القياسي الشائع الاستخدام.
| محولات مناسبة | SC LC |
| مادة | صفيحة فولاذية مدلفنة على البارد |
| الكابلات المتاحة | كابل خارجي أو داخلي |
| مَنفَذ | 24 ميناء |
| طريقة التثبيت | رف جبل |
| أبعاد | 485 مم × 295 مم × 47 مم (1U 19 بوصة) |
| التطبيقات | خزانة قابلة للتركيب على الرف في مركز البيانات |
| قدرة الموصل | 24 قطعة موصلات SC / LC |
| نوع الموصل |
SC LC FC ST |
| موقع | عادة مجلس الوزراء |
| موقع الاستخدام | مركز البيانات |
| عدد الأدراج | 1-2 صينية لصق |
| نوع المنتج | لوحة التصحيح ODF / الألياف |
| قدرة لصق | 24 ألياف |
ميزة:
1. حجم قياسي وخفيف الوزن وهيكل معقول
2. علبة لصق داخل قابلة للتغيير
3. يمكن استخدامها في إطار التوزيع القياسي 19 بوصة
4. مناسبة للشريط والألياف المفردة
5. لوحة لوحة مختلفة لتناسب واجهة محول مختلفة
6. العلامة الأمامية على اللوحة سهلة التحديد والتشغيل
7. تأتي مع أسلاك التوصيل المصنوعة من الألياف البصرية والمحولات
8. سهل للإدارة والتشغيل
طلب:
1. حلقة المشتركين في الاتصالات السلكية واللاسلكية
2. FTTH
3. LAN / WAN
4. الكيبل التلفزيوني
المزيد من النماذج
| مقاس | |
| نوع الدرج لوحة التصحيح الألياف |
1U 12/24 منفذ الحجم: 485 * 295 * 47 مللي متر |
| نوع الدرج لوحة التصحيح الألياف |
2U 48/72 منفذ الحجم: 485 * 250 * 90 مللي متر |
| نوع الدرج لوحة التصحيح الألياف |
3U 96 ميناء الحجم: 485 * 310 * 120 مللي متر |
| نوع الدرج لوحة التصحيح الألياف |
4U 144 منفذ الحجم: 485 * 295 * 180 مللي متر |

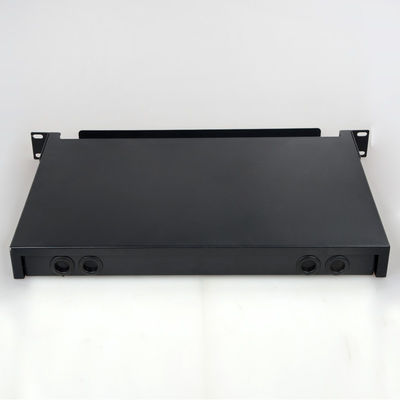

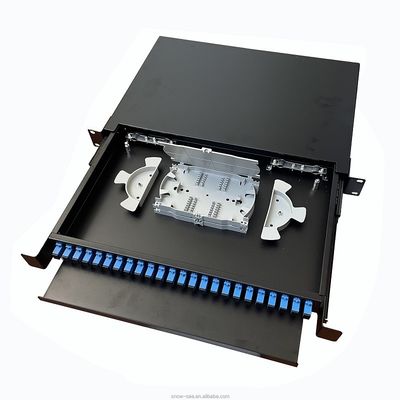

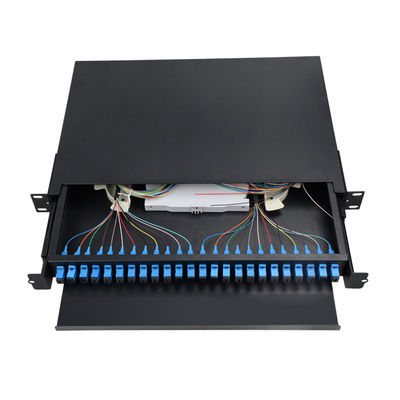

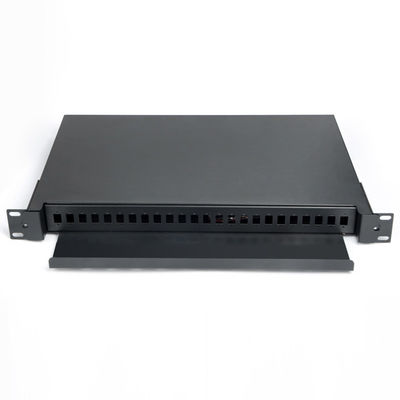

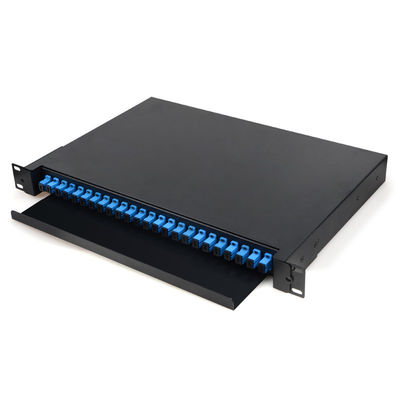

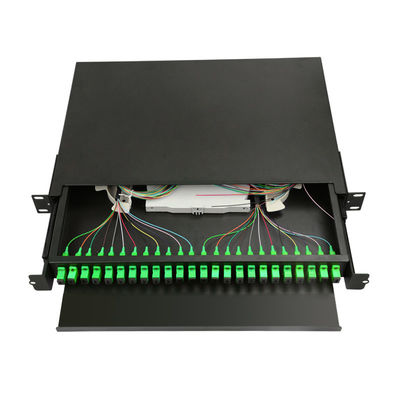

تفاصيل الصور:
