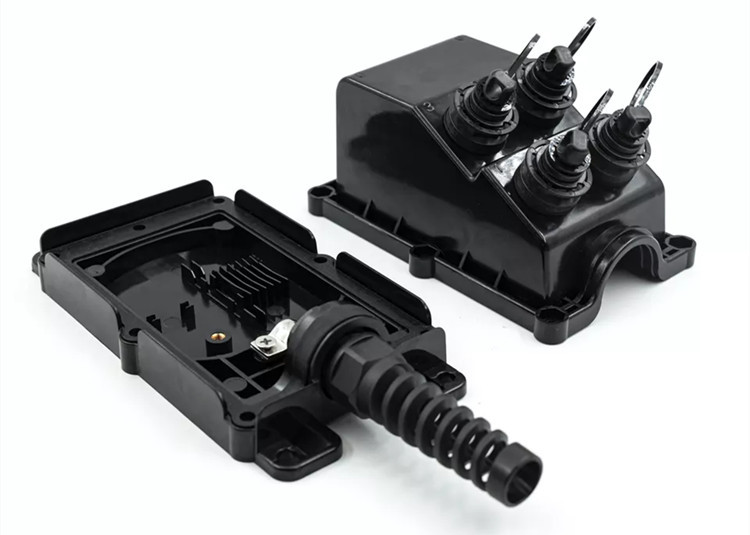

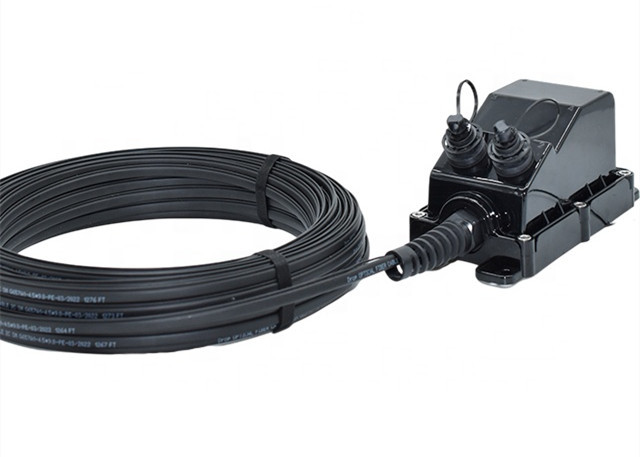

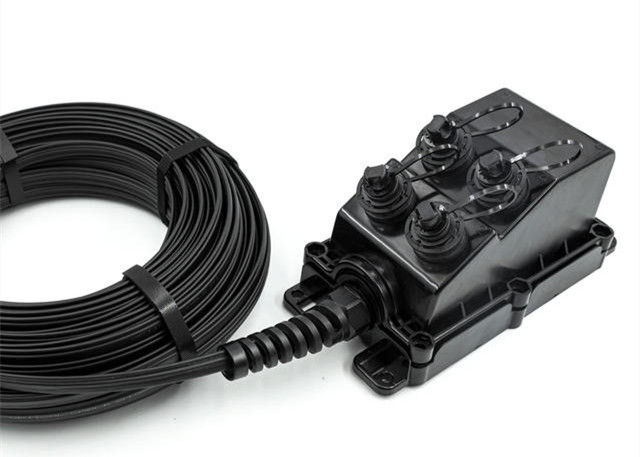

6 صندوق حاويات محطة خدمة الألياف الضوئية متعددة المنافذ من الألياف MST مع كبلات إسقاط SST متوافقة مع OptiTap
محطة الخدمة متعددة المنافذ (MST) صندوق إغلاق FastConnect المستخدم لنقاط الوصول لشبكة FTTx-ODN.إنه منتج به جميع كابلات المدخل والمخرج موصولة مسبقًا ، مما يلغي الحاجة إلى فتح الإغلاق وتوصيل الألياف.جميع المنافذ مجهزة بمحولات مقواة.لا يحتاج المشغلون إلى لصق الألياف أو فتح الصناديق أثناء نشر ODN ، مما يحسن كفاءة توفير الخدمة.صندوق MST هو حل اقتصادي جديد موزع للألياف للاستخدام في الهواء الطلق.قارن بين المنتجات التقليدية ، مربع MST سهل التشغيل ولديه توافق عالي.يقلل التكلفة الإجمالية للعملية (TCO) بنسبة 15-30٪.
يمكن استخدامه للتثبيت على الحائط أو التثبيت الهوائي أو تثبيت عمود التثبيت ، بناءً على المواقف المختلفة.مربع MST لا تستخدم فقط في مجال FTTH ، ولكنها تستخدم أيضًا في FTTA أو بيئة قاسية أخرى.
سمات:
توافق عالي: يمكن تجميعها ODVA أو Hconn أو Mini SC أو PLC أو MPO أو محول الطاقة.
تجميع مختوم من المصنع أو ميداني.
قوي بما فيه الكفاية: يعمل تحت قوة سحب 1200N على المدى الطويل.

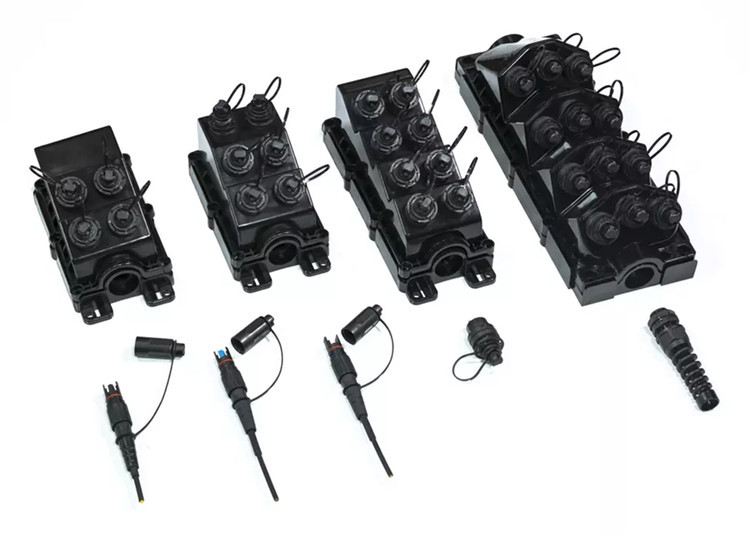

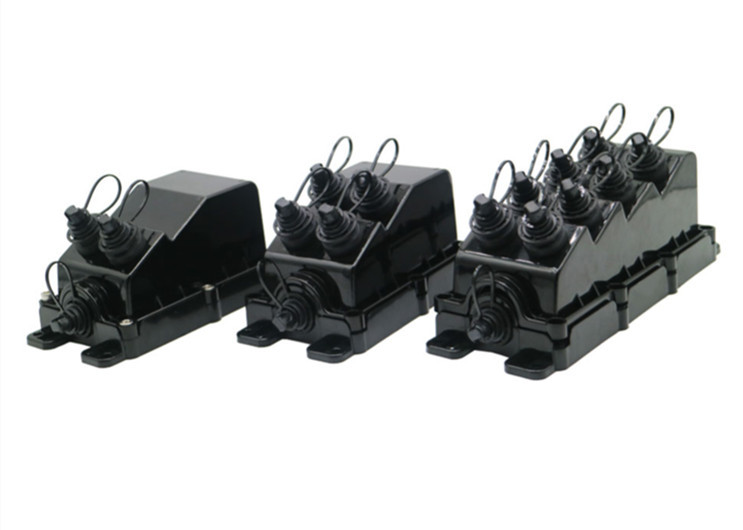

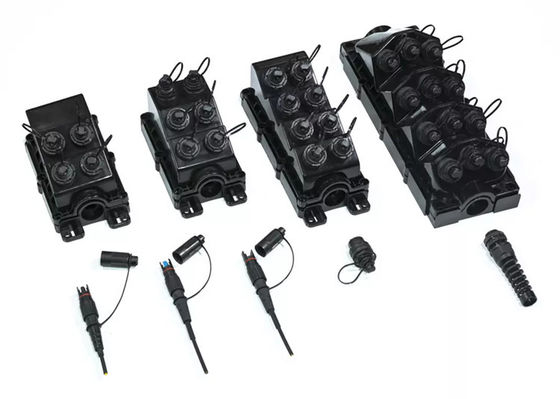

من 2 إلى 12 منفذًا للموصلات القاسية الفردية أو متعددة الألياف.
متوفر مع PLC أو غلاف لصق لتقسيم الألياف.
تصنيف IP67 للماء.
التثبيت على الحائط أو التركيب الهوائي أو تركيب عمود التثبيت.
تأكد من انخفاض زاوية السطح والارتفاع في عدم تداخل الموصل عند التشغيل.
تكلفة فعالة: وفر 40٪ من وقت التشغيل.
تلبية معيار IEC 61753-1.
تحديد:
| الأبعاد (LxWxH) | 210 × 105 × 93(4 كور) |
| حماية الدخول | IP68 |
| درجة حرارة العمل | -40 ~ 85 درجة |
| عضو قوة الكابلات | مدرعة أو غير مدرعة |
| نوع الكابل | هجين أو غير هجين |
| OD كابل دائري | 5.0 ملم إلى 14.0 ملم |
| أبعاد الكابلات المسطحة | 4.6x8.9 ملم |
| مادة سترة الكابل | LSZH ، PE أو TPU |
| الانحناء الشعاع | 20 د |
| مقاومة انكسار الكابل | 200N / سم طويل المدى |
| قوة الشد | 1200N على المدى الطويل |
| مقاومة الأشعة فوق البنفسجية | ISO 4892-3 |
| تقييم الحماية من الحرائق | UL94-V0 |
| عدد PLC | 1 ~ 2 قطعة |
| عدد أكمام حماية الانصهار | 1 ~ 24 قطعة |
| تثبيت | شنت الجدار / القطب / الجوي |
التطبيقات:
مجال FTTH
يستخدم الحل التقليدي ONU أو FDH (وحدة الشبكة الضوئية / محور توزيع الألياف) ، عندما يصل الكابل البصري الرئيسي إلى خارج القصور والفيلات.يمكن أن تحل حاوية FTTX محل ONU أو FDH لأنها تحتوي على وظيفة توزيع الألياف.من الداخل ، يمكن إصلاحه 2-4pcs 1 * 8 أو 1 * 16 PLC ، ويمكن وضع 24 قطعة من أغطية حماية لصق الألياف.بعد التزاوج مع موصل مقاوم للماء 1-48F IP67 تم تجميعه مسبقًا ، يمكن لـ FTTX نسيج توصيل كل قصر وفيلا أو صومعة الجهد المنخفض مباشرة.يمكن تثبيته خارج القصور والفيلات ، أو تثبيت عمود التثبيت.يمكن أن يقلل FTTX نسيج من فقدان الإشارة من خلال عقد اتصال أقل.في حاوية FTTX المجمعة مسبقًا في المصنع ، لا تحتاج إلى مشغل ذو مهارة عالية بسبب عدم وجود عملية لصق ألياف.يمكن زيادة كفاءة التركيب بنسبة 40٪.
مجال FTTA
تقليديا ، يتم توصيل وحدة الراديو عن بعد (RRU) ووحدة النطاق الأساسي للبناء (BBU) عن طريق كابل الألياف الضوئية ، تقنية شبكة فورمي ستار.تحتاج كل وحدة RRU إلى رابط كبل خارجي مزدوج إلى BBU.سيحتاج التثبيت إلى مزيد من الوقت وستكون التكلفة عالية. تعمل حاوية FTTX كمربع تجميع / Demark ، وربط RRU و BBU معًا.من BBU إلى FTTX نسيج ، تحتاج فقط إلى كابل هجين متعدد الألياف.ثم يقسم FTTX نسيج الألياف لكل وحدة RRU من خلال تجميعات الكابلات المقاومة للماء IP67 المجمعة مسبقًا.يمكن لوحدة RRU الحصول على الطاقة من خلال موصل الطاقة المُجمَّع في حاوية FTTX ، ويمكنها تجنب الازدواجية التي لا داعي لها.
