16جوهر Fiber Optic Terminal صندوق مع HUAWEI MINI SC IP65 PC + ABS FTTx Solutions
وصف
يتم استخدام الجهاز كنقطة إنهاء لكابل التغذية للاتصال بكابل إسقاط في نظام شبكة اتصالات FTTx.يمكن إجراء ربط الألياف وتقسيمها وتوزيعها في هذا الصندوق ، وفي الوقت نفسه يوفر حماية وإدارة قوية لبناء شبكة FTTx.
| اسم | صندوق طرفي 16 كور مع صندوق محول مقاوم للماء HUAWEI MINI SC |
| طلب | حلول FTTx |
| مادة | الكمبيوتر + ABS |
| مقاس | 208 * 241 * 117 ملم |
| السعة القصوى | 16ميناء (SC / APC) |
| قطر الكابل | 18 ملم |
| مستوى الحماية | IP65 |
| لون | رمادي فاتح |
| نوع جبل | الحائط / القطب شنت |
| وزن | 1.5 كجم |
سمات
هيكل مغلق بالكامل.
►المواد: PC + ABS ، مقاوم للرطوبة ، مقاوم للماء ، مقاوم للغبار ، مضاد للشيخوخة ، مستوى حماية يصل إلى IP65.
►المشابك لكابل التغذية وكابل الإسقاط ، وربط الألياف ، والتثبيت ، والتخزين ، والتوزيع ... إلخ ، كل ذلك في جهاز واحد.
►يتم تشغيل الكابلات ، أسلاك التوصيل المصنوعة ، وأسلاك التصحيح عبر مساراتها الخاصة دون إزعاج بعضها البعض ، وتركيب فاصل PLC من النوع الصغير ، وسهولة الصيانة.
►يمكن قلب لوحة التوزيع ، ويمكن وضع كابل التغذية عن طريق منفذ التعبير ، مما يسهل الصيانة والتركيب.
►يمكن تثبيت الصندوق عن طريق التثبيت على الحائط أو المثبت بالقطب ، وهو مناسب للاستخدام الداخلي والخارجي.
تخصيص
1. المتطلبات البيئية
|
درجة حرارة العمل |
-40 ℃ ~ + 85 ℃ |
|
الرطوبة النسبية |
≤ 85٪ (+ 30 ℃) |
| الضغط الجوي | 70 كيلو باسكال ~ 106 كيلو باسكال |
2. ورقة البيانات الفنية الرئيسية
|
فقدان الإدراج |
≤ 0.15 ديسيبل |
| خسارة عودة UPC | ≥ 50 ديسيبل |
| خسارة عودة APC | ≥ 60 ديسيبل |
3. ورقة البيانات الفنية واقية من الرعد
لا تقل مقاومة العزل بين جهاز التأريض والأجزاء المعدنية للصندوق عن 2x104MΩ / 500V (تيار مستمر) ؛IR≥2 下 04MΩ / 500 فولت ؛
لا تقل مقاومة الجهد بين جهاز التأريض والصندوق وأجزائه المعدنية عن 3000 فولت (تيار مستمر) / دقيقة ، ولا يوجد ثقب ، ولا يوجد وميض ؛U≥3000 فولت.
جدول التكوين
|
نموذج |
TW-FATB-0216R-I | |
|
وصف |
صندوق الفاصل |
|
| الحجم (صورة 1) أ * ب * ج | 208 * 241 * 117 ملم | |
|
السعة القصوى |
16 منافذ (SC / APC) |
|
|
حجم التثبيت (صورة 2) |
D * E * F | 179 * 212 * 126 ملم |
| G * ح | 21 * 52 ملم | |
|
في أكبر قطر كابل |
18 ملم |
|
Pic 1 صندوق Size Pic 2 حجم التثبيت
طرق كابل المنتج (صورة 3)
طرق كبل الموافقة المسبقة عن علم 3
تثبيت
1. التثبيت على الحائط
قم بحفر 3 ثقوب في الحائط بناءً على الحجم في الجدول 1 ، ضع مسمار التمدد Φ7.5 * 40 ، ضع الصندوق لمطابقة الثقوب واستخدم البرغي للتثبيت.(صورة 4)
Pic 4 التثبيت على الحائط

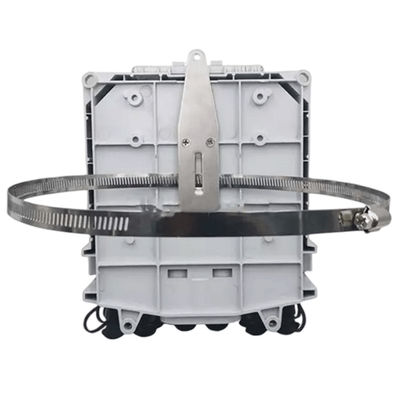

2. تركيب القطب
قم بإصلاح مجموعة واحدة من عصابة العمود بقطب الاتصالات.(صورة 5)
Pic 5 القطب شنت التثبيت
مُكَمِّلات
1. دليل المستخدم * 1
2. مفتاح * 1
3. حقيبة الملحقات * 1
4. حلقة القطب * 1 (خيار)

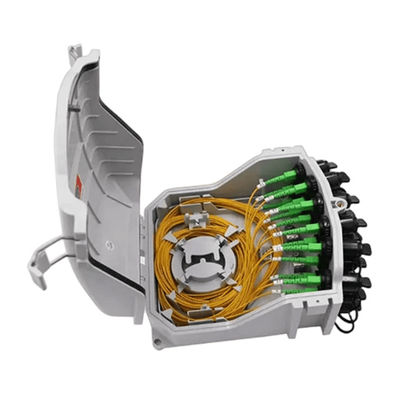

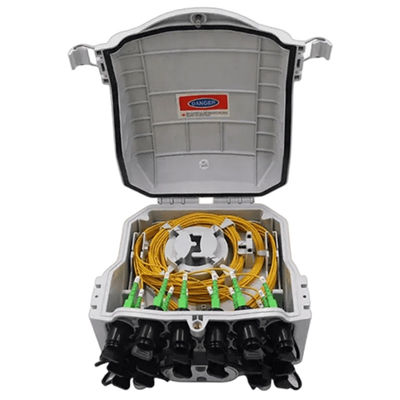

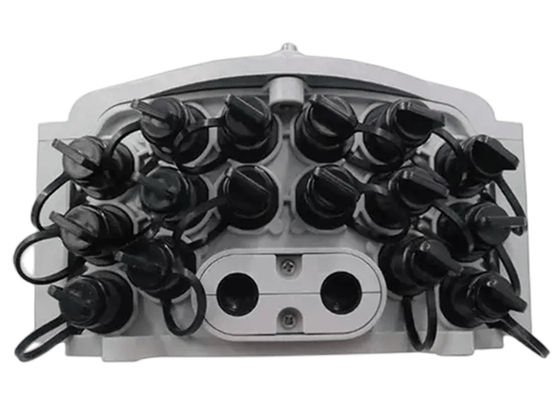

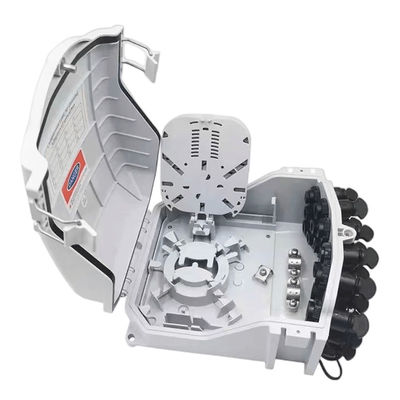

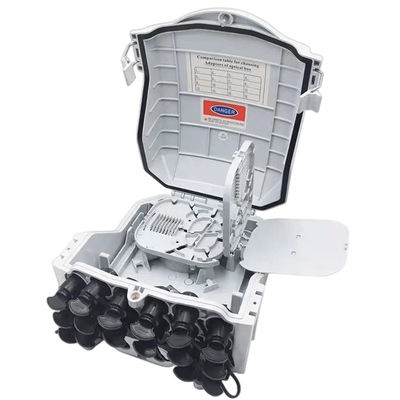

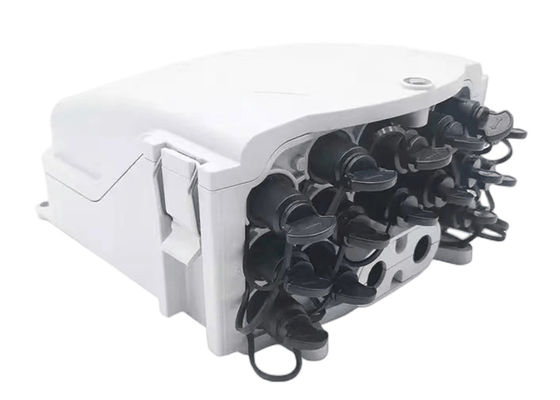

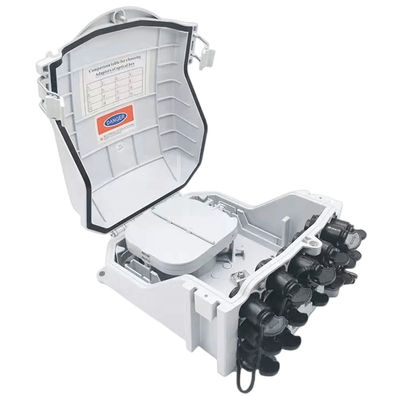

تفاصيل الصورة
التعليمات
► ما هي ميزتك؟لماذا نختارك؟
1) 10 سنوات من الخبرة في مجال معدات الألياف البصرية والبحث والتطوير.لدينا أكثر التقنيات والفريق احترافًا.المزيد من المزايا في السعر.
2) قدرة إنتاجية كبيرة العرض المستدام.وفقًا لمتطلبات العملاء ، نحن ندعم حزمة التضمين المخصصة.
3) نستخدم مواد جديدة بنسبة 100٪ وأفضل عملية إنتاج ، وبالتالي فإن معدل العيوب لدينا أقل من 0.01٪.
►ما هو الدفع؟
سيكون T / T أفضل مع التحويل السريع والرسوم المصرفية القليلة.يمكن أيضًا قبول LC ، لكن الإجراء معقد والرسوم مرتفعة.يمكنك أيضًا استخدام Western Union و Paypal.لكمية كبيرة ، يمكن توفير الشحن البحري.
► هل أنت مصنع أم شركة تجارية؟
نحن مصنعون متخصصون.نرحب ترحيبا حارا بالعملاء من جميع أنحاء العالم لزيارة مصنعنا والتعاون معنا.
► كيف يمكنني الحصول على بعض العينات؟
يشرفنا أن نقدم لك عينات.من المتوقع أن يدفع العملاء الجدد تكلفة البريد السريع ، والعينات مجانية لك ، وسيتم خصم هذه الرسوم من الدفع للطلب الرسمي.
► متى يمكنني الحصول على السعر؟
عادة ما نقتبس في غضون 24 ساعة بعد أن نحصل على استفسارك.إذا كنت ملزماً للغاية للحصول على السعر ، فيرجى الاتصال بنا أو إخبارنا في بريدك الإلكتروني حتى نأخذ أولوية استفسارك.
► ما هي المدة التي يمكنني توقعها للحصول على العينة؟
بعد دفع رسوم العينة وإرسال الملفات المؤكدة إلينا ، ستكون العينات جاهزة للتسليم في غضون 3-7 أيام.سيتم إرسال العينات إليك عبر البريد السريع وتصل في 3-5 أيام عمل.
يمكنك استخدام حسابك السريع أو الدفع المسبق لنا إذا لم يكن لديك حساب.
