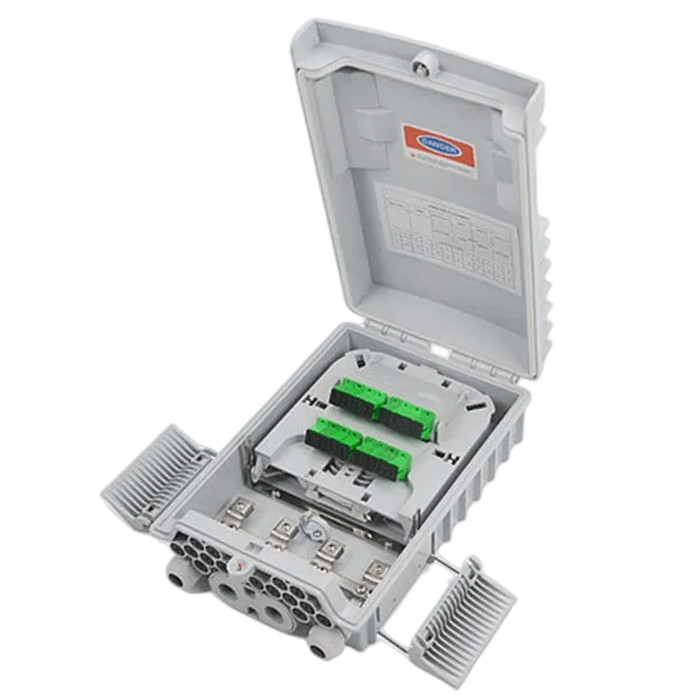

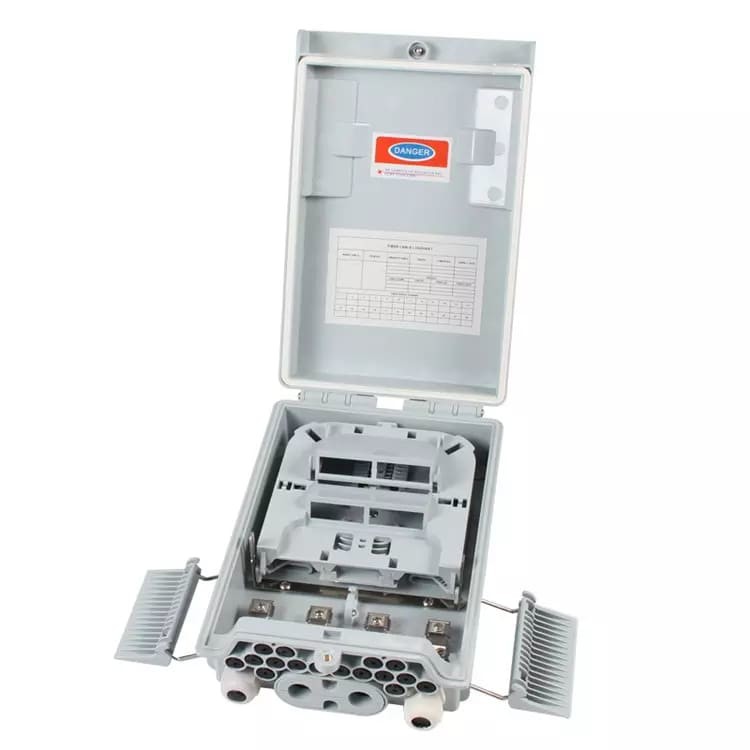

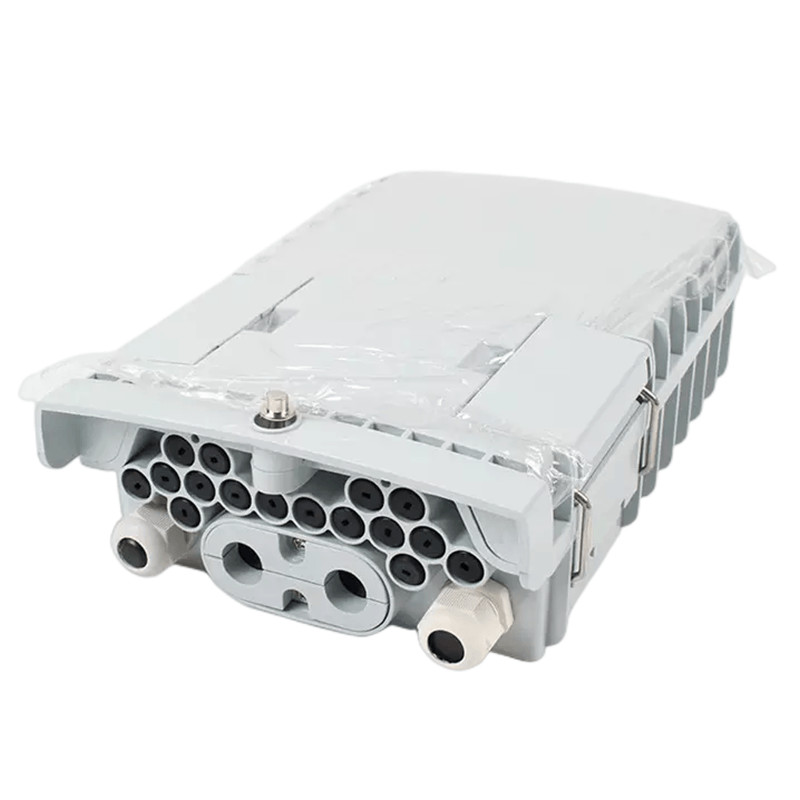

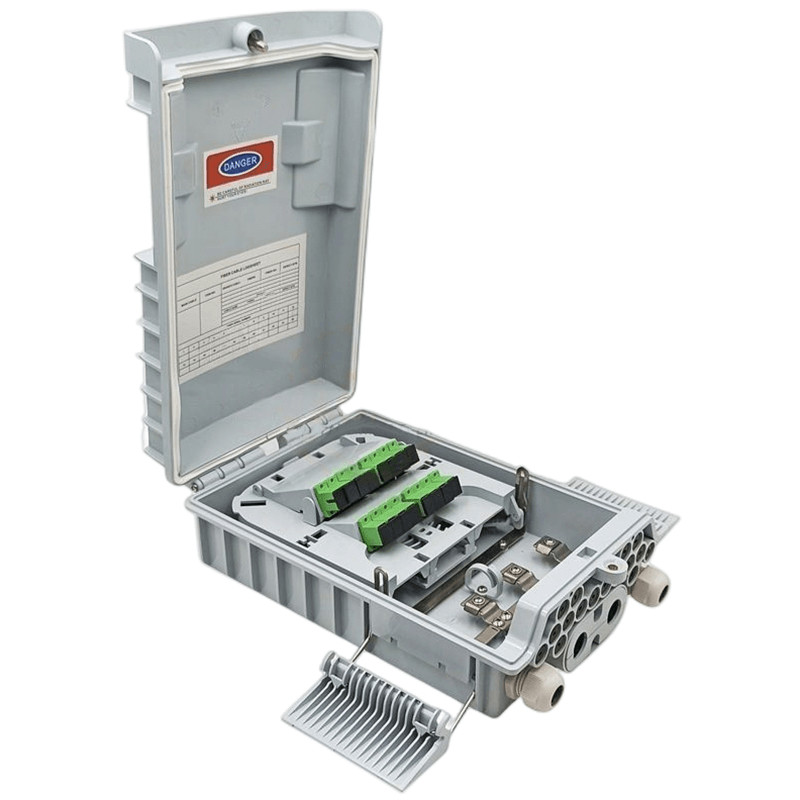

16جوهرs 1 * 16/1 * 8 PLC صندوق مقسم الألياف البصرية SC / LC / ST / FC IP68 SM / MM رمادي فاتح
وصف
TW-FATM-0416Sتُستخدم كنقطة إنهاء لكابل التغذية للتوصيل بكابل إسقاط في نظام شبكة اتصالات FTTx.يمكن إجراء ربط الألياف وتقسيمها وتوزيعها في هذا الصندوق ، وفي الوقت نفسه يوفر حماية وإدارة قوية لبناء شبكة FTTx.إنه أحد صناديق الربط بالألياف الضوئية متعددة النواة ، النموذج الجديد المناسب للعديد من المواقف وطرق التثبيت المتعددة.إنها محطات أسلاك كبلات الألياف الضوئية ، مثبتة على السطح الخارجي للمبنى ، صندوق مقاوم للطقس.إنها نقطة تحديد خلال حلول الألياف البصرية.
|
اسم |
1 * 16/1 * 8 LGX PLC 16جوهر الفاصل صندوق Distribution نسيج |
|
يستخدم |
حلول FTTx |
|
محول مناسب |
SC / LC / ST / FC |
|
نوع الكابل |
SM / MM (OM1 ، OM2 ، OM3 ، OM4) |
|
لون |
رمادي فاتح |
|
مادة |
الكمبيوتر + ABS |
|
البعد |
274 * 175 * 82مم |
|
مستوى ماء |
IP68 |
|
نوع التطبيق |
داخلي وخارجي |
|
نوع التركيب |
التثبيت على الحائط / تركيب القطب |
ميزة
هيكل مغلق بالكامل.
►المواد: PC + ABS ، مقاوم للرطوبة ، مقاوم للماء ، مقاوم للغبار ، مضاد للشيخوخة ، مستوى حماية يصل إلى IP65.
►المشابك لكابل التغذية وكابل الإسقاط ، وربط الألياف ، والتثبيت ، والتخزين ، والتوزيع ... إلخ ، كل ذلك في جهاز واحد.
►الكابلات ، أسلاك التوصيل المصنوعة ، أسلاك التصحيح تعمل عبر المسار الخاص دون إزعاج بعضها البعض ، تركيب محول SC من نوع الكاسيت ، سهولة الصيانة.
►يمكن قلب لوحة التوزيع ، ويمكن وضع كابل التغذية عن طريق منفذ التعبير ، مما يسهل الصيانة والتركيب.
►يمكن تركيب الخزانة بطريقة مثبتة على الحائط أو مثبتة بالأعمدة ، مناسبة للاستخدامات الداخلية والخارجية.
تخصيص
1. المتطلبات البيئية
| درجة حرارة العمل |
-40 درجة مئوية ~ + 60 درجة مئوية |
|
الرطوبة النسبية |
≤ 85٪ (+ 30 ℃) |
|
الضغط الجوي |
70 كيلو باسكال ~ 106 كيلو باسكال |
2. ورقة البيانات الفنية الرئيسية
|
فقدان الإدراج |
≤ 0.2 ديسيبل |
|
خسارة عودة UPC |
≥ 50 ديسيبل |
|
خسارة عودة APC |
≥ 60 ديسيبل |
|
عمر الإدخال والاستخراج |
＞ 1000 مرة |
3. ورقة البيانات الفنية واقية من الرعد
جهاز التأريض معزول بالخزانة ، ومقاومة العزل أقل من 2x104MΩ / 500V (تيار مستمر) ؛
IR≥2x104MΩ / 500 فولت
لا يقل جهد الصمود بين جهاز التأريض والخزانة عن 3000 فولت (تيار مستمر) / دقيقة ، ولا يوجد ثقب ، ولا يوجد وميض ؛
U≥3000 فولت
إعدادات
|
نموذج |
TW-FATM-0416S |
|

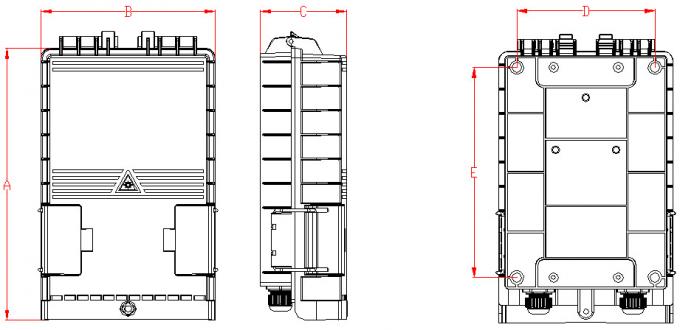

الحجم (صورة 1) AxBxC (مم) |
274 * 175 * 82 |
|
السعة القصوى |
ستصفيح 16 |
| الربط 16 | |
| PLC 1 * 16 (2 قطعة 1 * 8) | |
|
حجم التثبيت (صورة 2) DxE (مم) |
140 * 80 * 184.5 |
|
وزن |
1.5 كجم |
|
لون |
رمادي فاتح |
الموافقة المسبقة عن علم 1 صورة 2

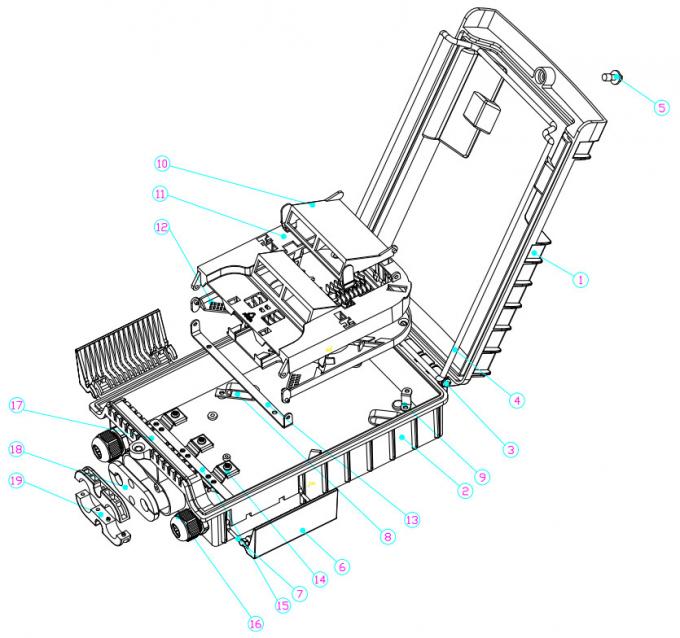

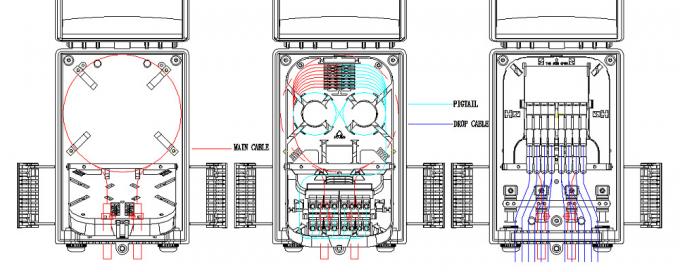

المنتج داخل الهيكل وطرق الكابلات
1. 16W غطاء ؛10. لوح قلاب من النوع C FDB0212E؛
2. قاعدة 16 واط ؛11. FB0212E B لوح قلاب من النوع B ؛
3. ربط المسمار. 12. FDB0212E لوح قلاب من النوع A ؛
4. ختم مطاطي.13. فليب قوس.
5. الترباس مغلق.14. FDB026H الألياف المثبت.
6. مشبك باب 8B / 12D ؛15. FDB0212E قوس التأريض ؛
7. 8B / 12D مشبك الباب يربط قوس.16. PG13.5 مانع مقاوم للماء ؛
8. حلقة حلقة.17. FDB0216W سجادة خروج الكابل ؛
9. رفرف قوس ثابت.18. E type link-2 ؛
19. نوع E رابط -1 ؛ طرق الكابلات
إنستallation
►التثبيت على الحائط
قم بحفر 4 فتحات على الحائط بناءً على الحجم في الجدول 1 ، ضع مسمار التمدد Φ7.5 * 40 ، ضع الصندوق لمطابقة الثقوب واستخدم الترباس للتثبيت.(صورة 3)
►التثبيت المثبت على عمود
قم بإصلاح مجموعة واحدة من حلقة القطب السهلة بقطب الاتصالات.(صورة 4)
الموافقة المسبقة عن علم 3 صورة 4
مُكَمِّلات
1. تعليمات * 1
2. مفتاح * 1
3. طوق بسيط * 2 ، ورقة خلفية * 2 (اختياري).
4. حقيبة الإكسسوارات * 1
طلب
في أنظمة الألياف الضوئية إلى أماكن العمل ، يتم إرسال الإشارة إلى مباني العميل باستخدام تقنيات الألياف الضوئية.يتم استخدام محطة الشبكة الضوئية (ONT) لإنهاء خط الألياف الضوئية ، وإزالة تعدد إرسال الإشارة إلى الأجزاء المكونة لها (الهاتف الصوتي ، والتلفزيون ، والوصول إلى الإنترنت) ، وتوفير الطاقة لهواتف العملاء.

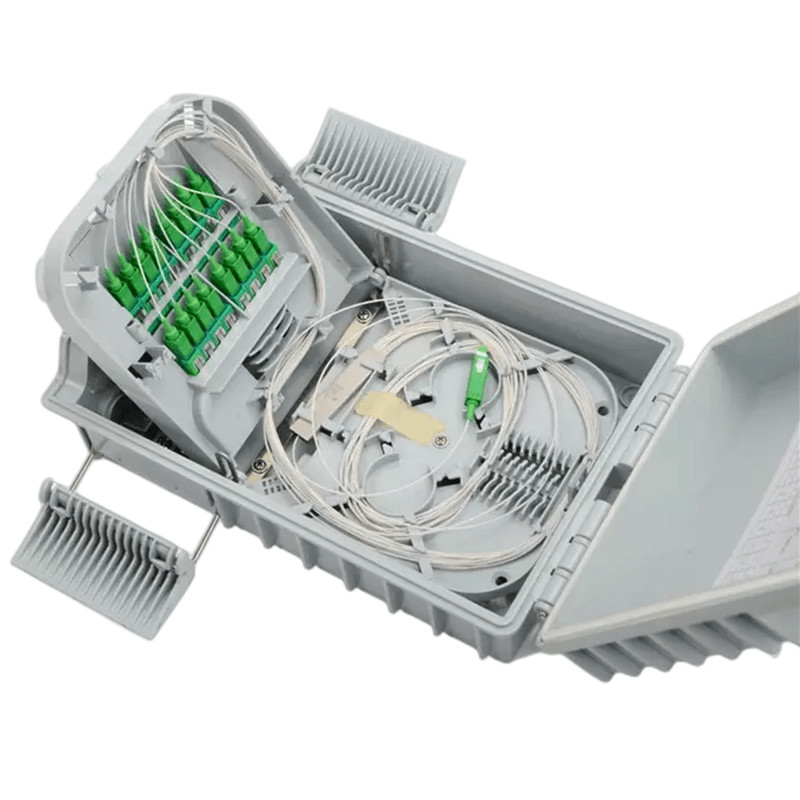

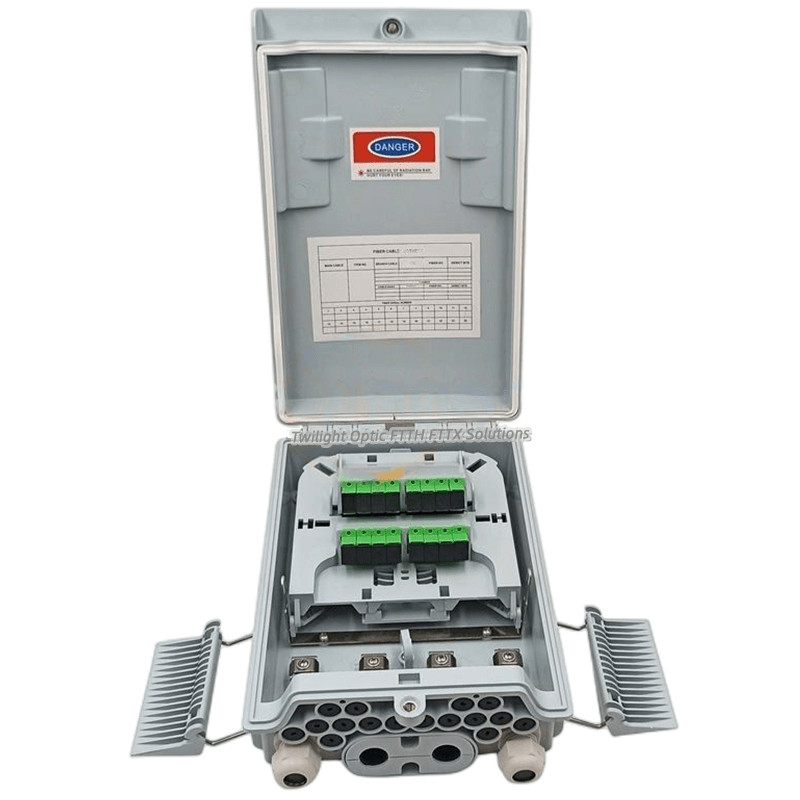

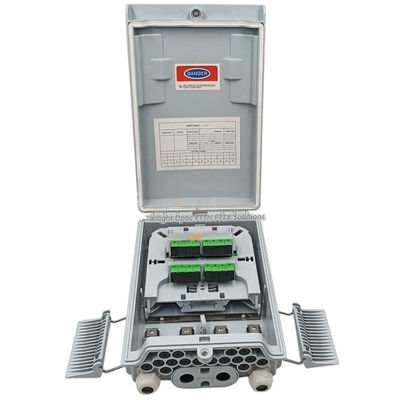

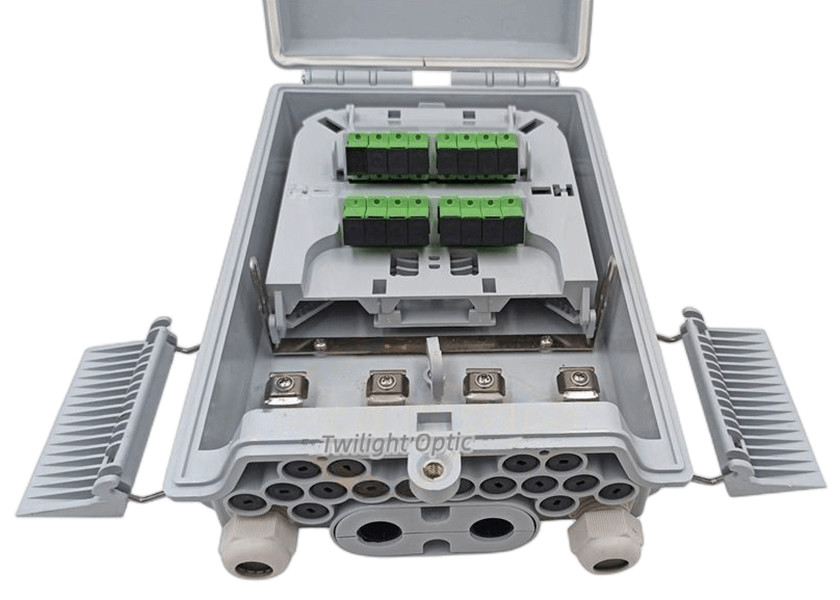

تفاصيل الصورة

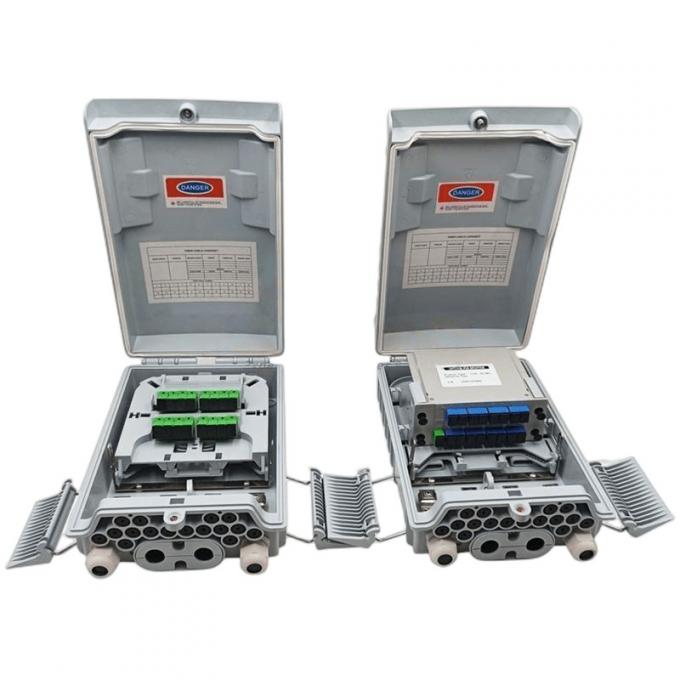

►يمكن إصلاحه باستخدام محولات 16OC و أسلاك التوصيل المصنوعة
►يمكن أيضًا الإصلاح باستخدام نوع صندوق PLC LGX 2 قطعة 1 * 8 أو 1 * 16
