تم تصميم هذه التركيبات متعددة الألياف Breakout Style للحد من تعقيد وتكلفة تشغيل شبكات الألياف الضوئية عن طريق تقليل الفوضى من العديد من كابلات التصحيح الفردية للألياف.هذه الحزام متعددة الاستخدامات فائبر البصرية متوفرة في مجموعة متنوعة من التكوينات بما في ذلك OS2، OM1 ، OM2 ، OM3 ، أو OM4 جنبا إلى جنب مع الموصلات الشائعة مثل LC و ST و SC في التكوينات القياسية أو المخصصة.
المواصفات
|
المعلم
|
الوحدة |
FC,SC,LC | ست، مو، مترج، | |||
| (SM) | م م م | (SM) | م م م | |||
| UPC | الـ APC | UPC | UPC | UPC | ||
| خسارة الإدراج | ديسيبل | ≤0.2 | ≤0.2 | |||
| خسارة العائد | ديسيبل | ≥ 55 | ≥ 65 | ≥35 | ≥ 55 | ≥35 |
| التكرار | ديسيبل | IL≤0.2 RL≥5 | IL≤0.1 | IL≤0.1 | IL≤0.1 | |
| المدى الطويل | ديسيبل | IL≤0.2 RL≥5 | IL≤0.1 | IL≤0.1 | IL≤0.1 | |
| قابلية التبادل | ديسيبل | IL≤0.2 RL≥5 | IL≤0.1 | IL≤0.1 | IL≤0.1 | |
| قوة الضغط | ن | F>300 | ||||
| عمر التشغيل | الأوقات | n> 1000 | ||||
| درجة حرارة العملية | °C | -40~75 | ||||
| درجة حرارة التخزين | °C | -45 ~ 85 | ||||
| قطر الكابل | سم | 0.9,2.0,3.0 أو محددة | ||||
التطبيق:
1معماريات كثافة عالية
2شبكة اتصالات البيانات
3شبكة الوصول للنظام البصري
4قناة الألياف في شبكة منطقة التخزين

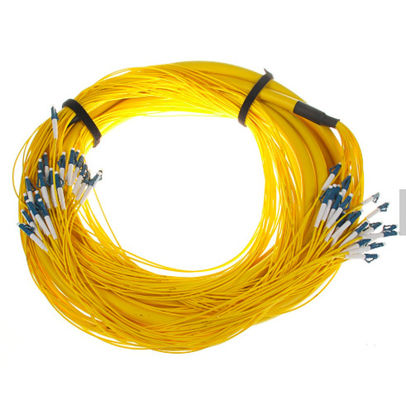

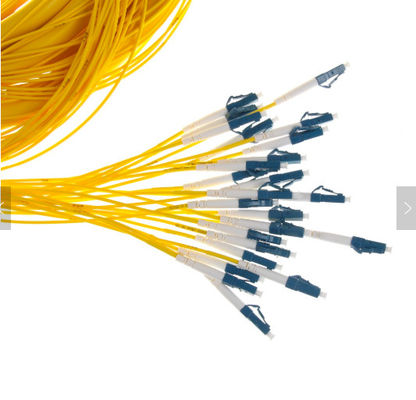

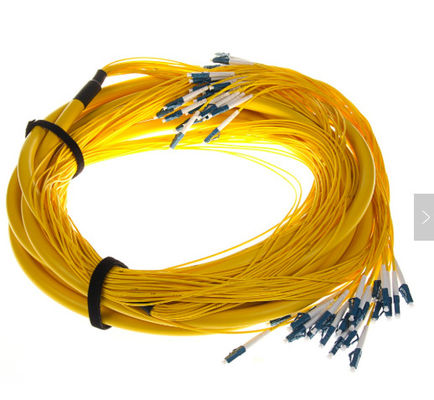

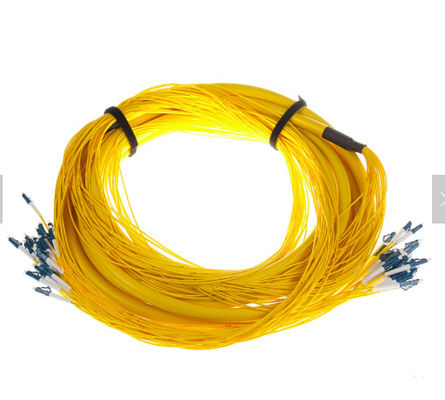

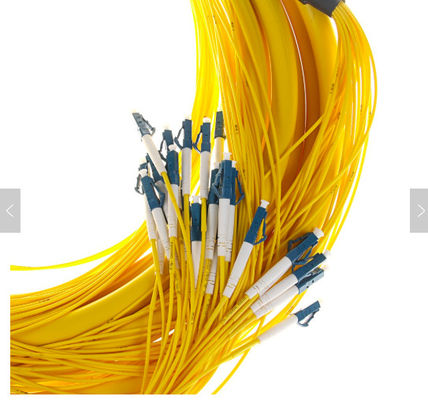

LC/UPC SM 12 الألياف 2.0mm 3m كابل LSZH الاختراق
1 - 2 - 3 - 4 - 5 - 6 - 7
1 نوع الجهاز: FC، SC، LC، ST، MTRJ، MU، E2000، MPO، DIN، D4، SMA
2 الوجه النهائي للشفرة: PC، UPC، APC
3 نوع الألياف: الوضع الواحد (SM: 9/125um-G652) ، الوضع المتعدد (MM: 50/125um-OM2 أو 62.5/125um-OM1) ، OM3، OM4....
4 نوع النواة: 1/2/4/6/8/12 النواة اختيارية...
5 قطر الكابل: 2.0mm، 0.9mm
6 طول الكابل: 1m، 2m... أو مخصصة
7 معطف الكابلات:PVC، LSZH، OM3، OFNR، OFNP
