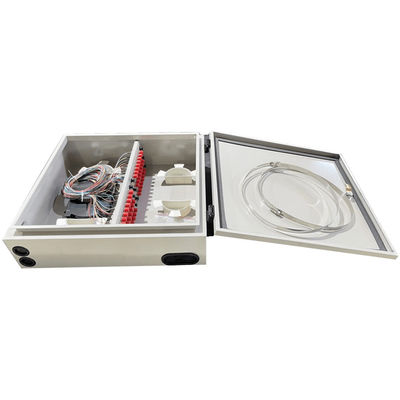

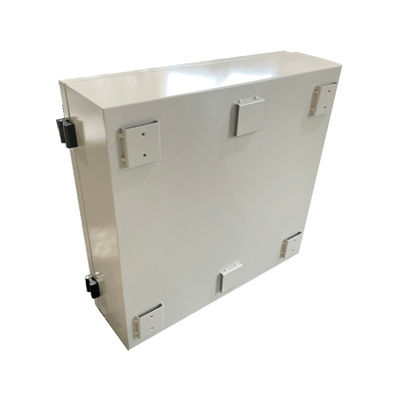

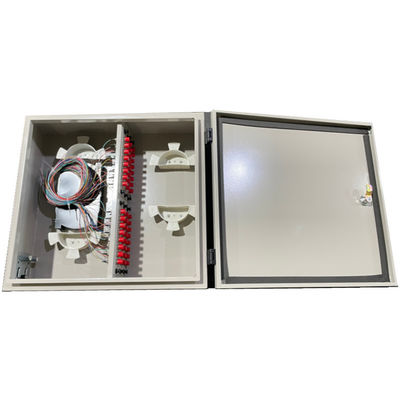

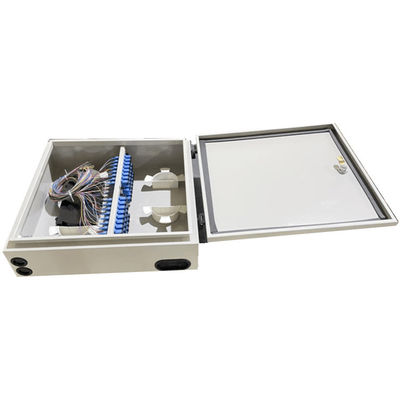

48 الأساسية جدار جبل صندوق توزيع الألياف في الهواء الطلق للماء 48F محول LCD

في الهواء الطلق جدار جبل الضميمة الألياف للماء 48 الأساسية FC SC ST محول LCD

أنا ، مقدمة المنتج

يمكن استخدام صندوق التوزيع البصري هذا في توصيل وإرسال روابط اتصالات الألياف الضوئية الخارجية ، والمتاحة لتوصيل الكبل البصري والألياف الضوئية وسلك التصحيح ، مع مزايا المظهر الفني والتشغيل المريح وعمر الخدمة الطويل.

الثاني ، الميزات

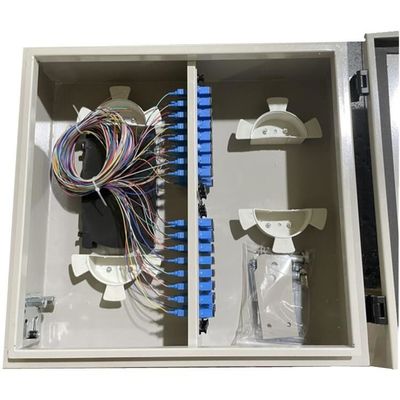

• وهي تتألف من جسم العلبة وصينية لصق الألياف الضوئية وإطار تثبيت المحول.
• وهي مقسمة إلى جزأين ، أحدهما مرتبط بكابلات ضوئية لربط الانصهار بين الكبل البصري وضفيرة الألياف والآخر مع سلك التصحيح.اجمع بين الانصهار والتوصيل ، وعقد الألياف الزائدة ، وعقد سلك التصحيح في التكامل
• يمكن لف الألياف الزائدة حول حلقتين بلاستيكيتين خاصتين ، مما يضمن أن نصف قطر الانحناء أكبر من 40 مم.
• اعتماد إطار تثبيت محول 6 منافذ لإصلاح المحولات المتوفرة لأنواع مختلفة من المحولات ، سهلة التشغيل وتجنب أي ضرر غير متوقع للألياف ،
• يمكن أن يؤدي الكابل إلى الداخل من أسفل الصندوق ، ويكون الإدخال تحت حماية الأجزاء المطاطية الخاصة.

الثالث ،تخصيص:

رابعا،عملية التثبيت

• افتح باب الصندوق ، وادخل الكبل البصري في صندوق التوزيع ، واقطع الكبل بحوالي 1 متر ، واتخذ الطول المناسب (حوالي 1.5 متر) ، ثم انزع الغلاف الواقي الخارجي.اترك قلبًا مقوى بالكابل مقاس 85 مم وقطع الجزء الزائد ، وأدخل اللب المعزز في لوحة الضغط ، ثم اربطه.
• أدخل الكابلات الضوئية المقشرة في أنبوب PVC (حوالي 0.9 مترًا) ، وقم بلفها حول صواني تخزين الألياف ، وثبتها برباط من النايلون عند مدخل درج لصق.
• أدخل المحولات في إطار تثبيت محول 6 منافذ ، ثم قم بإصلاح الإطار ، وقم بتوصيل المحولات وأسلاك التوصيل المصنوعة ، وأمسك الضفيرة حول العمودين الموجودين أعلاه ونفخ الصواني.
• أخرج صينية اللصق من الصندوق ، واحمي نقطة الانصهار والاتصال بأكمام قابلة للتقلص بالحرارة ، ثم ضعها في أخدود علبة لصق ، ثم ضع الغطاء مرة أخرى على الدرج.حرك علبة لصق للخلف وثبتها على الصندوق باستخدام البراغي.
• قم بتوصيل سلك التصحيح إلى الصندوق من خلال الأجزاء المطاطية الخاصة وقم بتوصيله بالمحولات ، ويرتبط الطرف الآخر من سلك التصحيح بالأجهزة البصرية.
• أغلق الصندوق ، وقم بتركيبه على الحائط بعد تأكيد الختم.

 مُكَمِّلات

• دليل التثبيت 1 قطعة
• غلاف قابل للتقلص بالحرارة 24 عصا
• أنبوب حماية PVC 1 م 1.5 م
• النايلون التعادل 8 عصا
