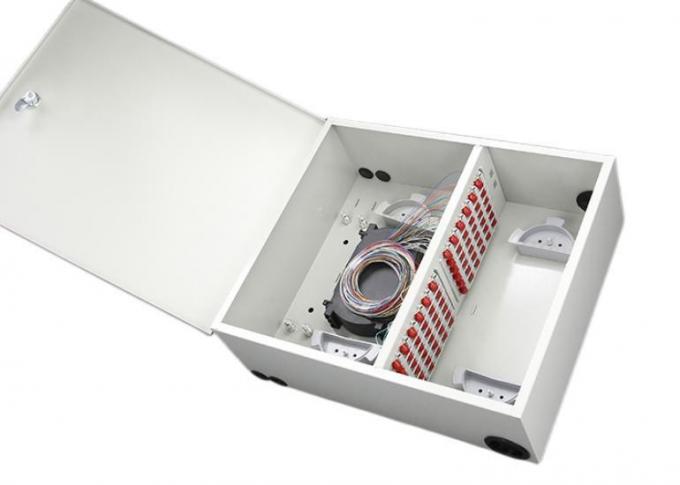

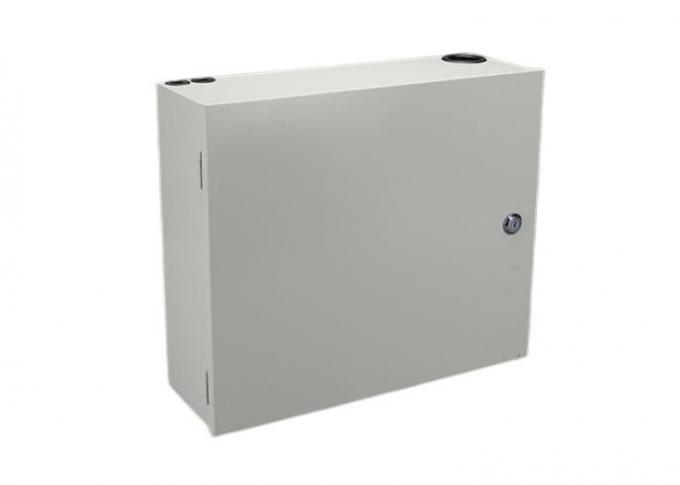

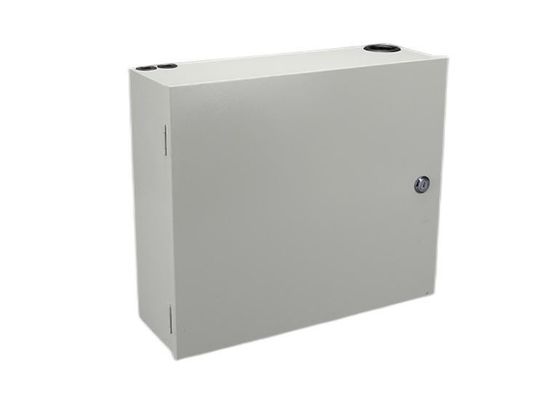

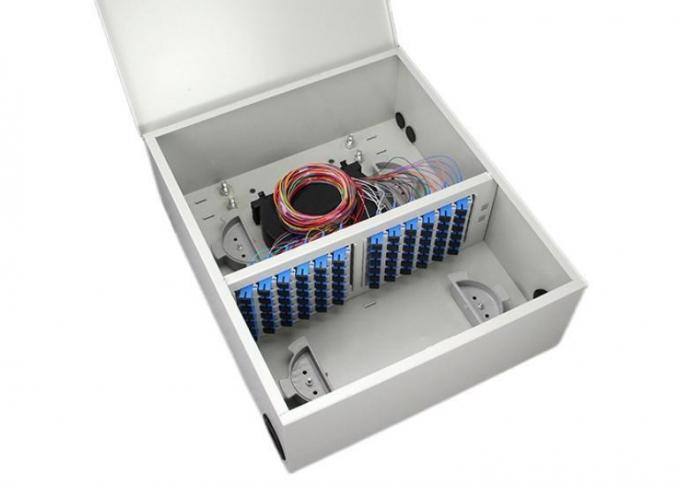

صندوق توزيع الضميمة الليفية المثبتة على الحائط ODF FC 72F 72 ميناء Single Door

صندوق توزيع الألياف البصرية ODF المثبت على الحائط في الأماكن المغلقة 72 منفذ باب واحد

مقدمة المنتج

يمكن لإطار توزيع الألياف البصرية المثبت على الحائط في الأماكن المغلقة إدارة كل من الألياف الفردية والشريط والحزمة

كابلات الألياف للاستخدام الداخلي.هناك واجهات إخراج FC ، LC ، SC ، ST اختيارية ، وعمل كبير

مساحة لدمج أسلاك التوصيل المصنوعة والكابلات والمحولات.

يدمج الصندوق ربط الألياف والتخزين ووصلات الكابلات معًا في وحدة واحدة.

يمكنهم إدارة كبلات الألياف من نوع الحزمة ونوع الشريط.مع مساحة عمل كبيرة لدمج الضفيرة ،

الكابلات والمحولات لإدارة الألياف.

تم تصميم إطار توزيع الألياف البصرية هذا للتثبيت على الحائط في الهواء الطلق باستخدام الفولاذ المدلفن على البارد ، مع محول

صواني صفيحة ولصق على جانب واحد لتوصيل الألياف وتوزيعها وإدارتها.

سمات

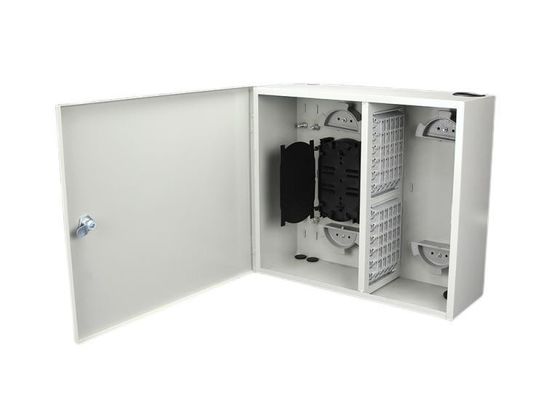

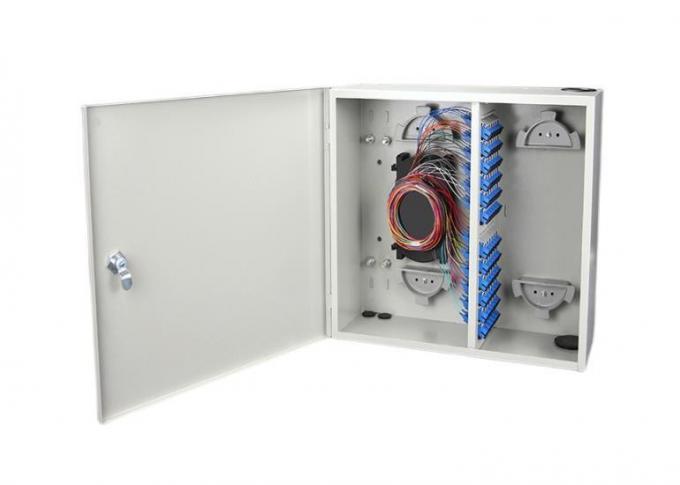

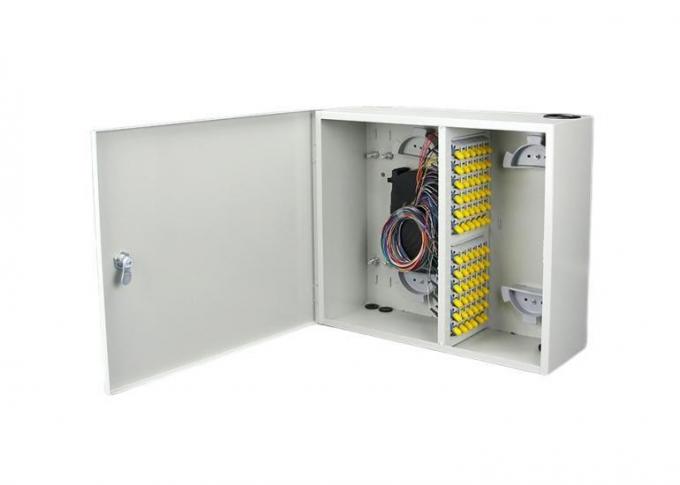

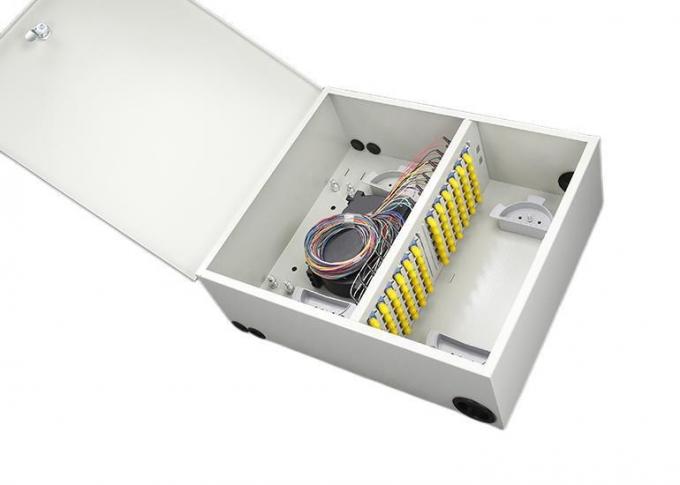

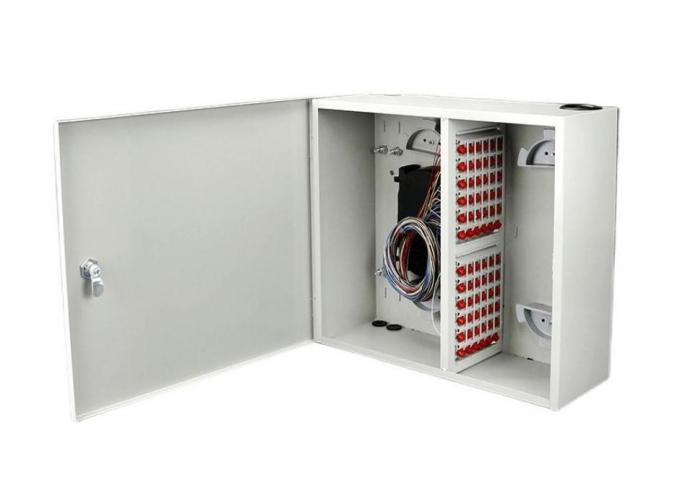

• وهي تتألف من جسم العلبة وصينية لصق الألياف الضوئية وإطار تثبيت المحول.
• يمكن لف الألياف الزائدة حول حلقتين بلاستيكيتين خاصتين ، مما يضمن أن نصف قطر الانحناء أكبر من 40 مم.
• اعتماد إطار تثبيت محول 6 منافذ لإصلاح المحولات المتوفرة لأنواع مختلفة من المحولات ، سهلة التشغيل وتجنب أي ضرر غير متوقع للألياف.
• يمكن أن يؤدي الكابل إلى الداخل من أسفل الصندوق ، ويكون الإدخال تحت حماية الأجزاء المطاطية الخاصة.
• علبة بلاستيك ABS بالداخل ، 12 نقطة في كل صينية.
• تتوفر صواني لصق في جانب واحد أو كلا الجانبين.
• لوحة محول مختلفة متوفرة: FC ، SC ، LC ، ST ...
• منافذ دخول الكابلات مناسبة لكابلات الألياف الفردية والحزمة والشريط.
• النوع المثبت على الحائط ، الاستخدام الداخلي ، القاعدة المثبتة على العمود والقاعدة السفلية المتاحة.
• 12 ، 24 ، 48 ، 96 ... السعة مخصصة.

تخصيص:

أناعملية التثبيت

• افتح باب الصندوق ، وادخل الكبل البصري في صندوق التوزيع ، واقطع الكبل بحوالي 1 متر ، واتخذ الطول المناسب (حوالي 1.5 متر) ، ثم انزع الغلاف الواقي الخارجي.اترك قلبًا مقوى بالكابل مقاس 85 مم وقطع الجزء الزائد ، وأدخل اللب المعزز في لوحة الضغط ، ثم اربطه.
• أدخل الكابلات الضوئية المقشرة في أنبوب PVC (حوالي 0.9 مترًا) ، وقم بلفها حول صواني تخزين الألياف ، وثبتها برباط من النايلون عند مدخل درج لصق.
• أدخل المحولات في إطار تثبيت محول 6 منافذ ، ثم قم بإصلاح الإطار ، وقم بتوصيل المحولات وأسلاك التوصيل المصنوعة ، وأمسك الضفيرة حول العمودين الموجودين أعلاه ونفخ الصواني.
• أخرج صينية اللصق من الصندوق ، واحمي نقطة الانصهار والاتصال بأكمام قابلة للتقلص بالحرارة ، ثم ضعها في أخدود علبة لصق ، ثم ضع الغطاء مرة أخرى على الدرج.حرك علبة لصق للخلف وثبتها على الصندوق باستخدام البراغي.
• قم بتوصيل سلك التصحيح إلى الصندوق من خلال الأجزاء المطاطية الخاصة وقم بتوصيله بالمحولات ، ويرتبط الطرف الآخر من سلك التصحيح بالأجهزة البصرية.
• أغلق الصندوق ، وقم بتركيبه على الحائط بعد تأكيد الختم.

 مُكَمِّلات

• دليل التثبيت 1 قطعة
• غلاف قابل للتقلص بالحرارة 24 عصا
• أنبوب حماية PVC 1 م 1.5 م
• النايلون التعادل 8 عصا

طلب

1. شبكة وصول FTTH.
2. شبكات الاتصالات
3. شبكات الكيبل التلفزيوني
4. شبكات اتصالات البيانات
