محور توزيع الألياف FDH في الهواء الطلق كابينة الألياف البصرية 288جوهر FAT
1. المواصفات
|
حدود |
|
|
نموذج |
TW-CBSMC-288A |
|
الأعلى.عدد النوى |
288F SC ، أو 576F LC |
|
نوع الفاصل |
نوع ABS |
|
الأعلى.عدد المقسمات |
10 |
|
نوع علبة لصق |
12 نواة / صينية أو 24 مركزًا |
|
الأعلى.رقم علبة لصق |
24 أو 24 |
|
مواد مجلس الوزراء |
SMC |
|
لوحة المحول |
مربع FC ، SC ، DLC (نوع SC) |
|
مقاومة العزل (MΩ) |
1000 @ 500 فولت (تيار مستمر) |
|
تحمل الجهد (V / دقيقة) |
3000 (DC) ، بدون انهيار ، لا مضة كهربائية |
|
نوع التثبيت |
أرضي |
|
تصنيف الحماية |
IP65 |
|
درجة حرارة التشغيل (درجة مئوية) |
-40 ~ +60 |
|
الأبعاد (مم) |
1450 * 750 * 320 مم |
|
الوزن (كجم) |
80 |
سمات:
1. كثافة عالية وأداء مضاد للتآكل ；
2. قادرة على مواجهة تغير المناخ المفاجئ والبيئة القاسية
3. يمكن تخصيص السعة بمرونة حسب الطلب ；
4. التثبيت سريع ومريح ；
5. وحدة لصق مباشرة مدمجة قادرة على توفير وظيفة التوصيل المباشر ；
6. يمكن أن يسهل التصميم المثالي لتوجيه أسلاك الألياف إدارة الألياف وصيانتها ；
7. مع أجهزة حماية التثبيت والتأريض الآمنة والموثوقة للألياف البصرية ；
8. ينطبق على الألياف على شكل حزام وغير حزام.
9. سعة كبيرة: سعة التوزيع القصوى هي 96 نواة ، و 144 نواة ، و 288 نواة ، و 576 نواة ، وأربعة أنواع من كابلات الألياف الضوئية ، وقدرة اللحام المباشر أحادية ، 120 نواة - 240 نواة ، و 240 نواة -480 نواة كابلات الألياف الضوئية الشريطية.
10. تتبنى الخزانة مواد خاصة مقاومة للتآكل ذات قوة عالية ، وتتميز بخصائص مقاومة للماء والتكثيف والرطوبة ، ويمكن أن تتحمل العديد من الآثار السلبية الناجمة عن المناخ والبيئة.
11. الخزانة مُجهزة بقناة سلكية أفقية ، مما يجعل تخطيط الكابلات البصرية أكثر منطقية ومرتبًا.
12. يتبنى صينية المحطة دمج اللحام والتوزيع.يتم إجراء اللحام والتوزيع على نفس المستوى ، مما يجعل العملية مريحة ، ويقلل من طول ألياف ذيل الشريط ويقلل من التكلفة.
13. تتبنى الوحدة الطرفية هيكل السحب الأفقي مع 12 مركزًا كوحدة واحدة ، ويمكن استخلاص كل نواة على حدة ، مما يجعلها ملائمة للعمل في التوزيع ، ويقلل من عدد الانحناءات الناتجة عن توزيع ألياف الذيل.
14. جهاز تقسيم الألياف الضوئية معقول هيكليًا ، يتم تغليف قلب كابل الألياف الضوئية بجلبة ، ويمكن إجراء التثبيت والتأريض والعمليات الأخرى على كابل الألياف الضوئية ، دون إزالة مقسم الألياف الضوئية.
التطبيقات:
1. شبكة المنطقة المحلية ；
2. شبكة الكيبل التلفزيوني ；
3. نظام FTTx / مشروع FTTH ；
4. شبكة واسعة النطاق.

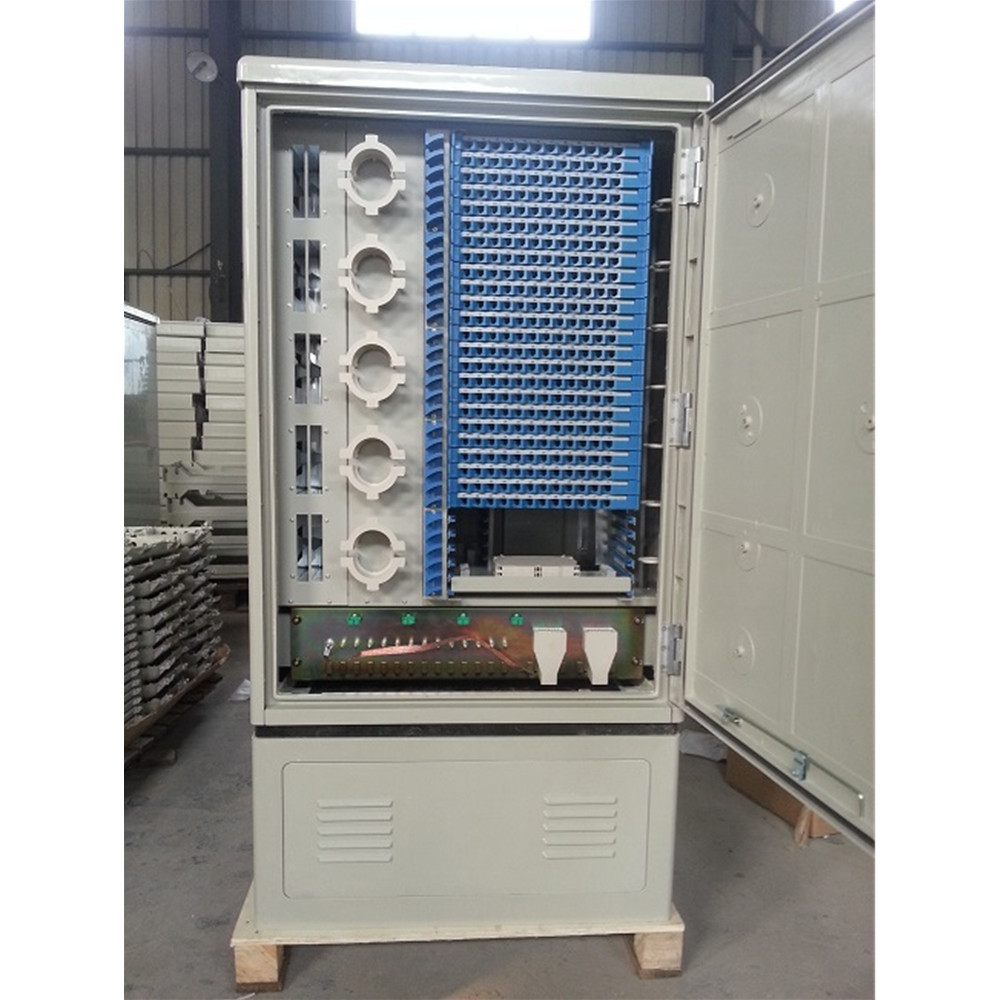

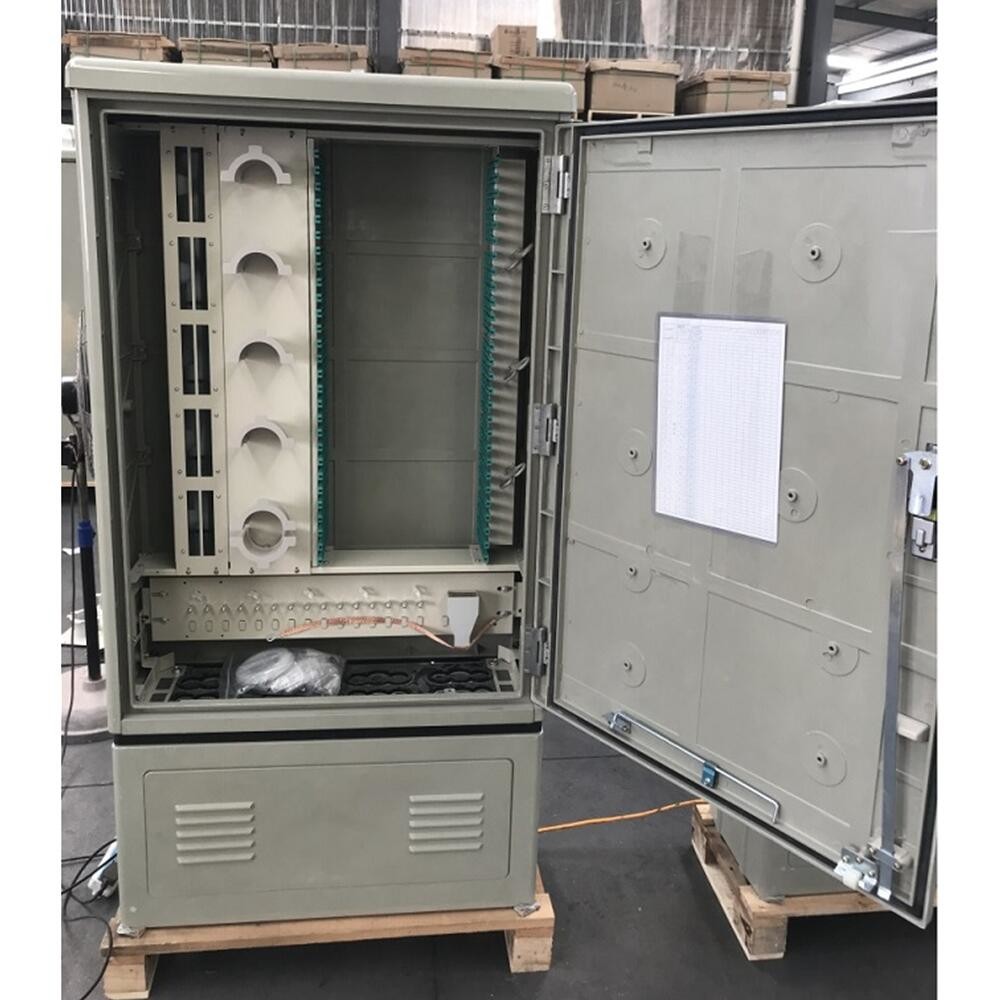

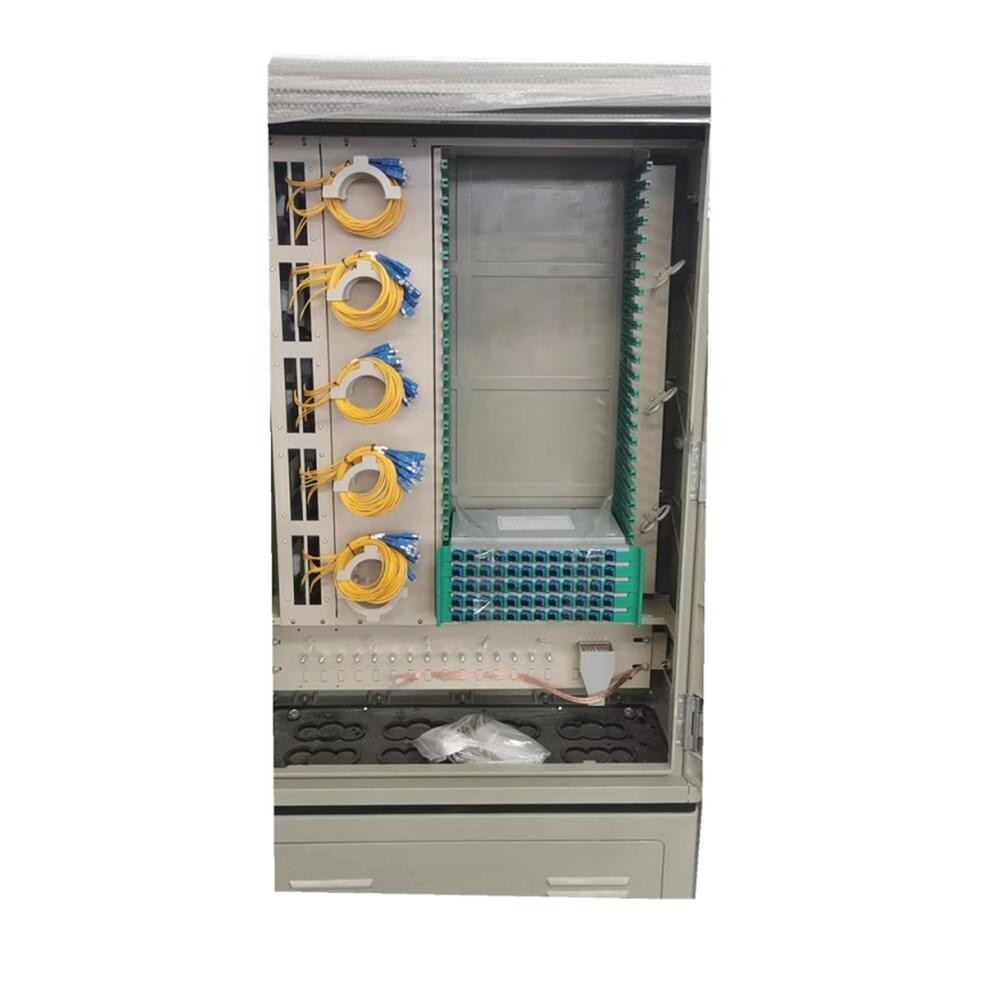

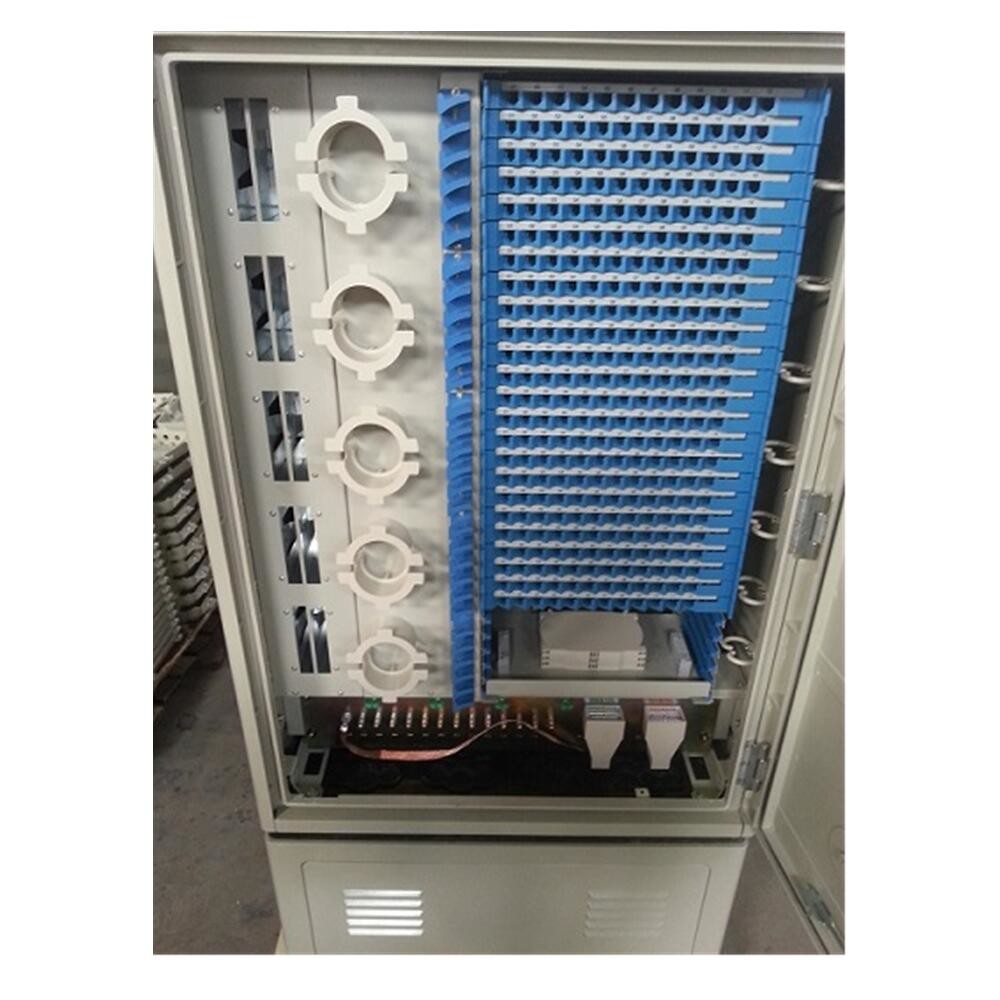

المزيد من الصور للرجوع اليها:
