الألياف في الهواء الطلق 288 الأساسية الركيزة الخيالة مجلس الوزراء توزيع الألياف Sc / Apc موصلات
وصف:
الخزانة الخارجية 288 من الألياف البصرية الأساسية يمكن تطبيقها في وصلة نشطة مع الكابلات البصرية الجذعية وتوزيعات الكابلات ، وتحقيق الاندماج والتخزين والتوزيع والإرسال للكابلات.
جسم الهيكل القياسي ، مصنوع من مادة مركبة خاصة عالية الكثافة ومضادة للتآكل ومضادة للشيخوخة (الفولاذ المقاوم للصدأ) ، مع حماية تصل إلى درجة IP65.التكيف مع مختلف الظروف الجوية السيئة ، مع إحكام موثوق به ، ومقاوم للماء ومقاوم للرطوبة.
1. المواصفات
|
حدود |
|
|
نموذج |
TW-CBSMC-288C |
|
الأعلى.عدد النوى |
288 جوهر SC أو FC أو ST سيمبلكس Fiber أو 576 LC Fibers |
|
نوع الفاصل |
نوع صندوق ABS |
|
الأعلى.عدد المقسمات |
10 |
|
نوع علبة لصق |
12 نواة / صينية أو 24 مركزًا |
|
الأعلى.رقم علبة لصق |
24 أو 24 |
|
مواد مجلس الوزراء |
SMC |
|
لوحة المحول |
ساحة FC ، SC ، DLC (نوع SC) |
|
مقاومة العزل (MΩ) |
1000 @ 500 فولت (تيار مستمر) |
|
تحمل الجهد (V / دقيقة) |
3000 (DC) ، بدون انهيار ، لا مضة كهربائية |
|
نوع التثبيت |
أرضي |
|
تصنيف الحماية |
IP65 |
|
درجة حرارة التشغيل (درجة مئوية) |
-40 ~ +60 |
|
الأبعاد (مم) |
1450 * 750 * 320 مم |
|
الوزن (كجم) |
80 |
مزايا
1. إجمالي أنظمة إدارة الألياف لما يصل إلى 288 أليافًا
2. مساحة لكابلات التصحيح الزائدة
3. كثافة عالية
4. لصق وتصحيح في علبة واحدة
5. تلبي جميع أنواع الموصلات
6. توفر صواني منظم لصق الانزلاق الفردي
7. سهولة الوصول إلى الوصلات
8. تخفيف الضغط المناسب للكابلات الواردة
9. حسن المظهر
10. مقاومة الأشعة فوق البنفسجية
11. مقاومة التآكل ومعظم المواد الكيميائية
12. المواد
13. مقاومة عالية جدا للتأثير
14. قابل للتركيب على قاعدة خرسانية أو بوليستر
شروط الخدمة
1. درجة حرارة العمل: ―5 ℃ ～ + 40 ℃ (داخلي) ، ―40 ℃ ～ + 60 ℃ (خارجي)
2. الرطوبة النسبية: 85٪ (عند + 30 درجة مئوية) (داخلي) ، 95٪ (عند + 40 درجة مئوية) (خارجي)
3. الضغط الجوي: 70kPa 106kPa
متطلبات الملاءمة
1. يجب أن تتوافق كابلات الألياف الضوئية مع المعيار GB / T7424 و GB / T11819.
2. الطول الموجي التشغيلي الاسمي هو: 1310 نانومتر ، 1550 نانومتر.
القوة الميكانيكية
يمكن أن يقف مظهر خزانة توصيل الألياف الضوئية المتقاطعة 980N على الأقل من الضغط العمودي إلى المظهر.بعد فتح باب الخزانة ، يمكنها تحمل ضغط 200N على الأقل من أقصى طرف خارجي للباب.
أداء الختم
مجلس الوزراء في حالة مقفلة.يمكن أن يصل أداء الحماية للمعدات الداخلية إلى متطلبات IP53 كما هو محدد في GB4205 ، ويمكن أن يصل أداء الحماية من النوع الخارجي إلى متطلبات IP65 كما هو محدد في GB4208.
التطبيقات:
1. الاتصالات
2.الشبكات
3.التحكم الصناعي
4.التشغيل الآلي للمبنى
5.إدخال الموصل والمتانة> 1000 مرة

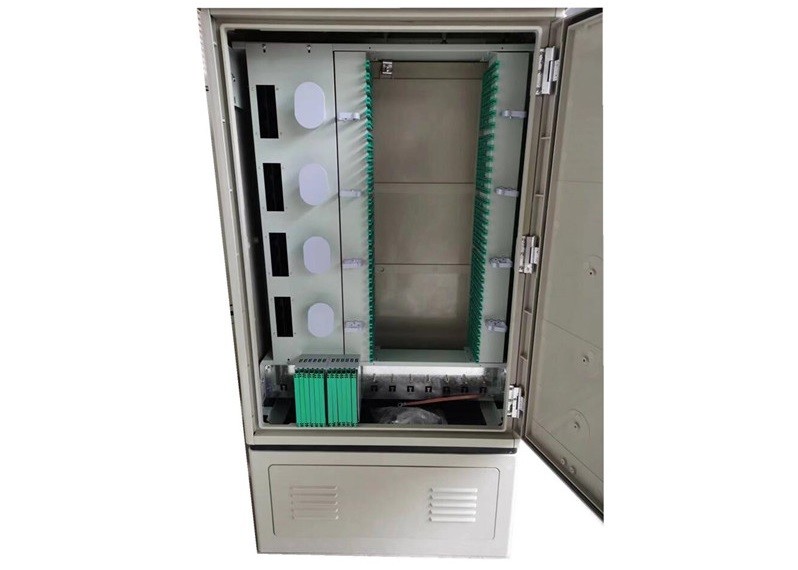

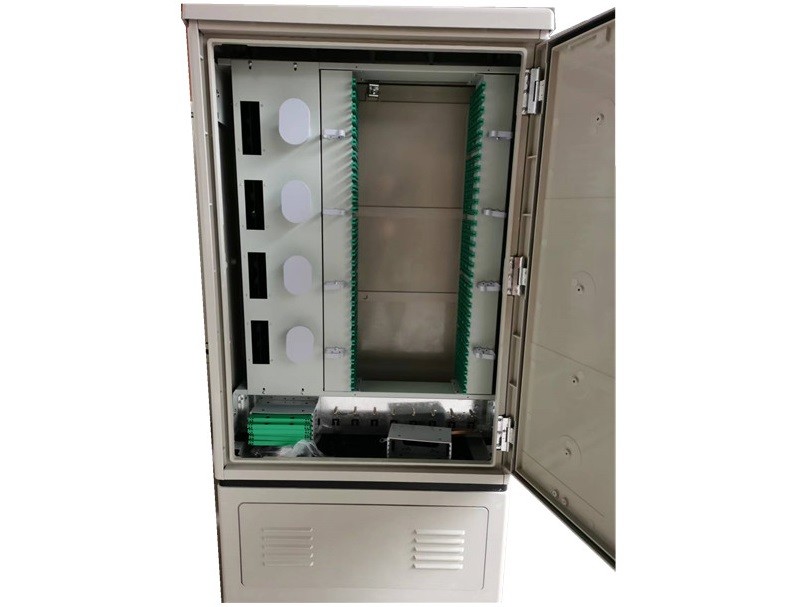

المزيد من الصور للرجوع اليها:
