144 جوهر FC SMC Floor Standing Fibre Distribution Hub FDH Telecom Network Cabinet
فك:
خزانة توصيل الألياف الضوئية المتقاطعة عبارة عن معدات بصرية خارجية مصممة خصيصًا لشبكة الوصول إلى الألياف الضوئية الخارجية.تحقيق توصيل الألياف الضوئية وربطها وتخزينها وتوزيعها.
لديها نوعان من طرق التثبيت: مثبتة على الأرض وطريقة هوائية.
تخصيص:
| موصل تم إنهاؤه مسبقًا | LC ، SC ، FC ، ST |
| موصل مصقول | UPC أو UPC |
| وضع الألياف | SM / مم |
| عدد الألياف | 144 SC.FC أو ST Fiber أو 288 LC Fibers |
| مقاس | 1030 * 540 * 300 مم |
| لون السترة | رمادي |
| جاكت المواد | SMC |
| ضمان | سنوات عدة |
| طلب | حل FTTH |
| كلمات المنتج | 144 خزانة ألياف ضوئية أساسية ، خزانة توزيع بصرية خارجية ، خزانة توزيع بصري خارجية 144 نواة ، خزانة توزيع بصري خارجية 144 نواة |
سمات:
1. جسم الصندوق القياسي ، مصنوع من مادة مركبة خاصة (SMC) عالية الكثافة ، مقاومة للتآكل ، مقاومة للشيخوخة ، تتكيف مع مختلف الظروف الجوية السيئة ، مع ختم موثوق به ، ومقاوم للماء ومقاوم للرطوبة.
2. باب واحد / مزدوج ، مقاوم للغبار ومقاوم للماء.ومستوى الحماية: 1P65
3. تصميم جيد للهيكل الداخلي ، سهل التركيب.
4. دلالة واضحة على الربط والتوزيع.
5. يمكن أن يكون المحول ST ، FC ، SC إلخ.
6. مساحة كافية لتوجيه الألياف والتخزين بالداخل.
7. جهاز موثوق به لتثبيت الكابل وجهاز التأريض.
8. تصميم جيد لتوجيه الربط وضمان نصف قطر الانحناء للألياف البصرية.
9. درجة حرارة العمل -40 درجة مئوية إلى +40 درجة مئوية
10. درجة حرارة التخزين -40 درجة مئوية إلى +60 درجة مئوية
11. الرطوبة النسبية ≤95٪ (+ 40 درجة مئوية)
12. الضغط الجوي 70Kpa إلى 106Kpa
13. القدرات 144 الأساسية
خصائص الهيكل:
يوفر التصميم المعياري أكبر قدر من المرونة ، ويلبي احتياجات التطوير الحالي والمستقبلي
يستخدم الجسم SMC أو الفولاذ المقاوم للصدأ والسطح الذي يستخدم الرش الكهروستاتيكي بحيث يتمتع بمقاومة جيدة للتآكل ووظيفة مكافحة الشيخوخة ، وتحقق فئة حماية الرياح للجسم مستوى IP65.تأثير الندى الدفاع ممتاز.
يمكن أن تدور علبة الوحدة عن 90 درجة حول المحور في الجهة اليسرى ، ويأخذ شطبة المحولات داخل الوحدة 30 درجة.يضمن التثبيت المشبك القفل نصف قطر الانحناء للألياف مباشرة ويمنع إصابة العينين.
يمكن أن يدور قرص اللحام من 90 درجة ، ثم يسحب للخارج ، لذا فهو مناسب للبناء ، كما أنه مناسب للتوسيع والصيانة
تحتوي خزانة الوصلات المتقاطعة على أبواب في الأمام والخلف ، ولديها مساحة واسعة للكابلات ، وهي مريحة للتشغيل والصيانة
خزانة التوصيل المتقاطعة لديها جهاز موثوق به لثبات وتقشير وتأريض الكابلات الضوئية
مقاومة العزل بين الأرض وصندوق حماية الجهد العالي 20،000MΩ / 500V (DC)
تحمل ضغط الجهد> 3000VAC (50 هرتز) 1 دقيقة لا ينهار ، الانحناء
اختبار المتانة الميكانيكية من الألياف البصرية عبر الخزانة: ≥ 1000 مرة
حجم الخزانة:
| يكتب | الحجم مم |
| جدار جبل 96 كور | 600 * 450 * 280 مم |
| التركيب بالحائط 144 نواة | 750 * 540 * 300 مم |
| مكانة أرضية 144 نواة | 1030 * 540 * 300 مم |
| الطابق الدائمة 288 النوى | 1450 * 750 * 320 مم |
| يقف على الأرض 576 النوى | 1450 * 750 * 540 ملم |

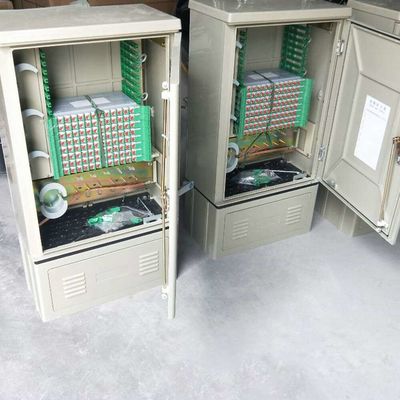

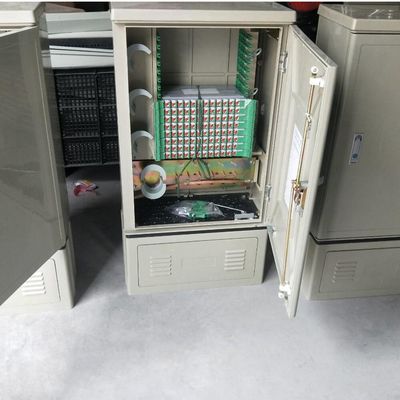

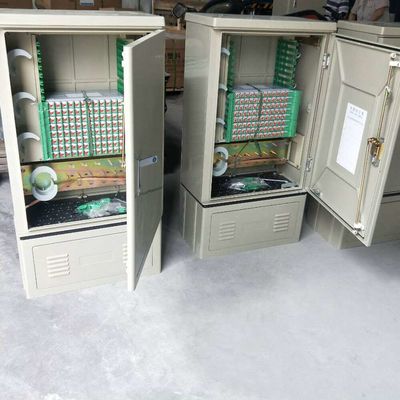

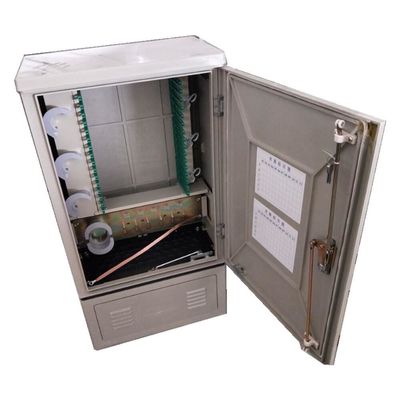

المزيد من صور المنتج للرجوع إليها:
