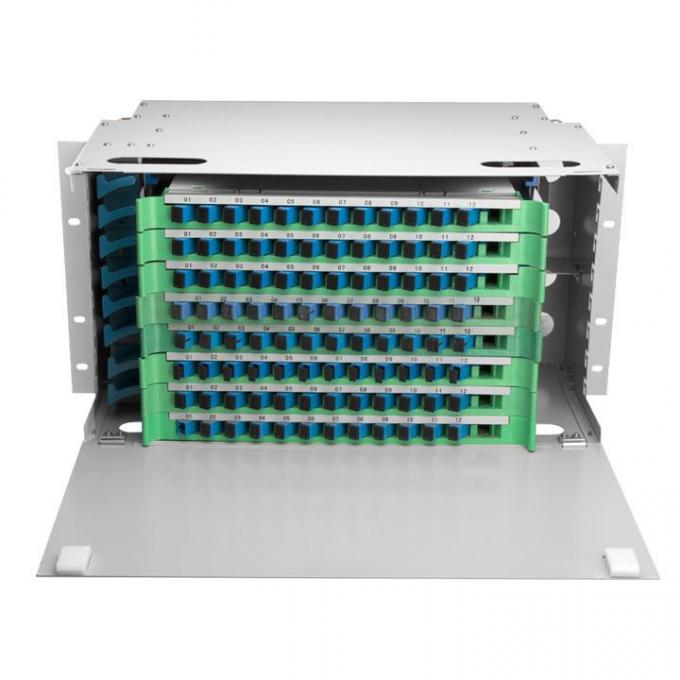

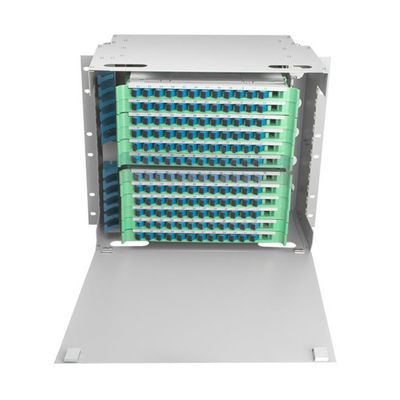

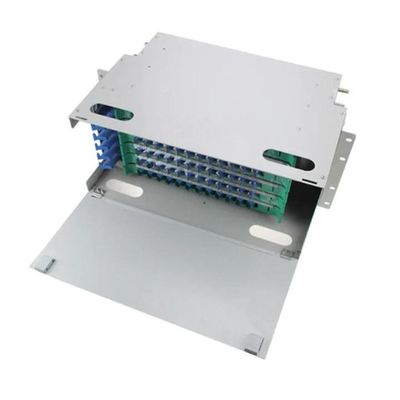

ODF Patch لوحة إطارات توزيع الألياف البصرية 19 "72 جوهر رف جبل
وصف:
تم تصميم ODF إما من أجل الإنهاء المباشر للدعم أو الربط الانصهار للألياف. المواد المستخدمة في لوحة التصحيح مصنوعة من معدن عالي الجودة بتشطيبات طبيعية مما يجعلها خفيفة الوزن ولكنها قوية.
تشمل الميزات المصممة لتبسيط التركيب والصيانة صينية سحب تلسكوبية مع صامولة قفل سهلة الدفع والسحب ، وإدخالات مزدوجة من الخلف تسمح بإنهاء أكثر من 2calbes في لوحة التصحيح.
يمكن تحميل ODF بمجموعة متنوعة من المحولات مثل ST و SC و FC و LC و MTRJ ، كما يتوفر محول الطباعة على الوجهين لتلك الأنواع القابلة للتطبيق.
تصميم كتل البناء ، تشغيل المنطقة الأمامية.
مع وظيفة الربط والتوزيع الانصهار
ينطبق على إطار التوزيع القياسي 19 بوصة.
تم تركيب المحول بزاوية 30 درجة ، وسوف يوفر حماية أفضل لكابل الألياف
من الانحناء.
هيكل مغلق بالكامل مع مزايا الأداء الجيد لمقاومة الغبار والمظهر الجميل والأنيق
مساحة كافية لتوزيع الألياف ومساحة التخزين وسهلة للغاية للتثبيت والعمليات
الباب الأمامي مع قفل ، عملية جانبية أمامية بالكامل ، مناسب للصيانة.
يتم تثبيت نظام مدخل الكابلات في الجزء العلوي من الإطار الذي يتميز بأداء ممتاز لتثبيت الكابلات.
يتم توفير غطاء تثبيت كابل موثوق وجهاز حماية الأرض.
تم اعتماد وحدة لصق وتوزيع متكاملة.كل وحدة تحمل ما يصل إلى 12 محول FC / SC سيمبلكس وما يصل إلى
12 محولات LC المزدوجة.

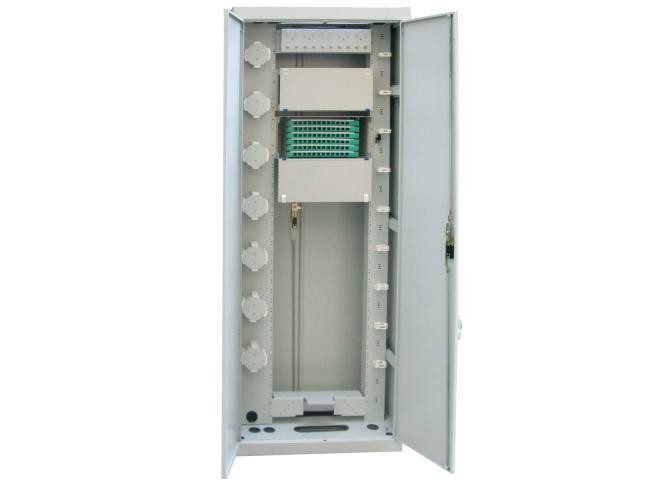

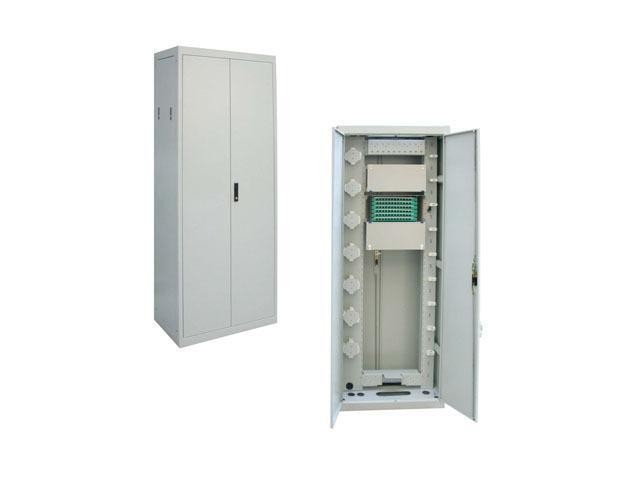

| الأبعاد والقدرة | ||
| الأبعاد (عرض * عمق * ارتفاع) | سعة(SC / FC) | سعة(LC) |
| 2000 * 800 * 400 مم | 72جوهرs / وحدة ،8 وحدات بحد أقصى ، 576 نواة | 144 نقطة / وحدة ،بحد أقصى 8 وحدات ، 1152 كورس |
| 2200 * 800 * 400 مم | 72جوهرs / وحدة ،10 وحدات بحد أقصى ، 720 درجة مئوية | 144 نقطة / وحدة ،بحد أقصى 10 وحدات ، 1440 درجة مئوية |
| شروط التشغيل | ||
| درجة حرارة | -25 درجة مئوية ~ + 55 درجة مئوية | |
| رطوبة | ≤93٪ (عند 40℃) | |
| ضغط جوي | 70 كيلو باسكال ~ 106 كيلو باسكال | |
طلب:
1) حلقة المشتركين في الاتصالات
2) الألياف إلى المنزل (FTTH)
3) LAN / WAN
4) الكيبل التلفزيوني
