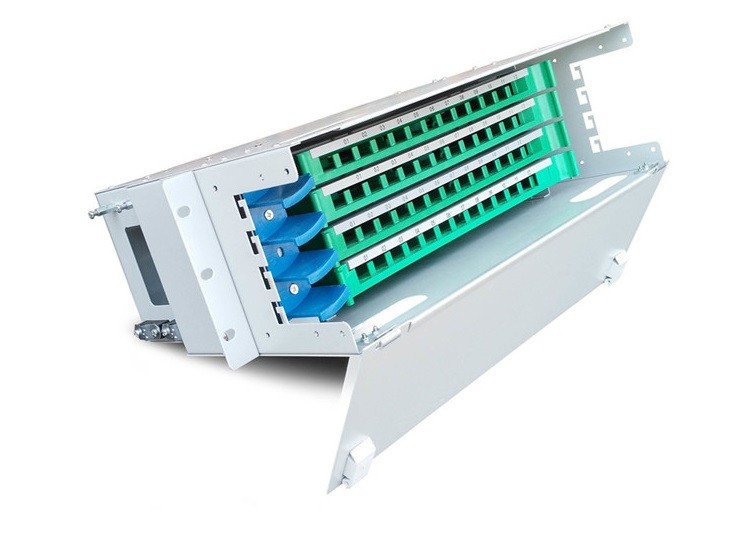

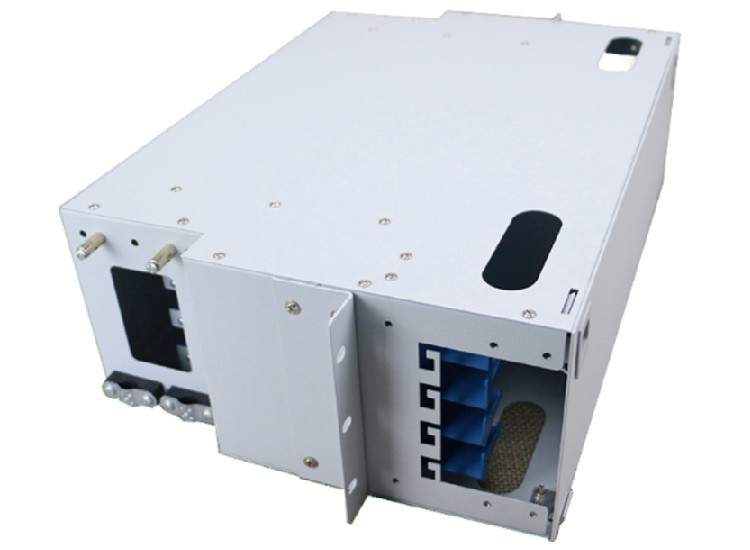

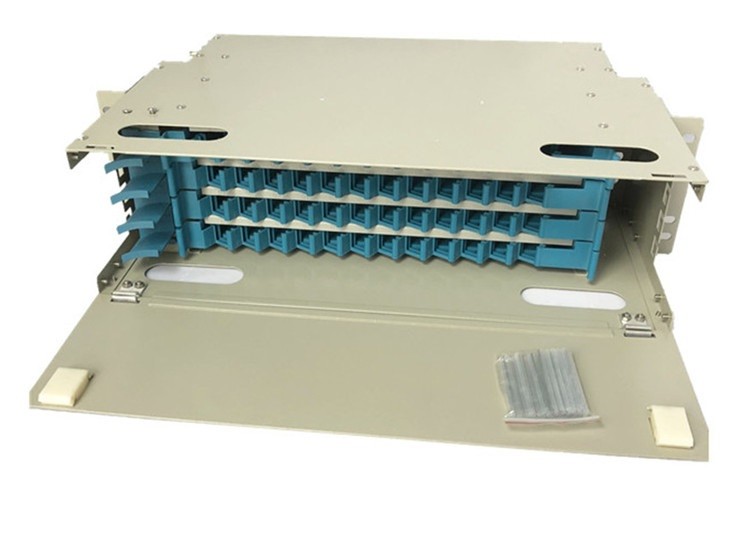

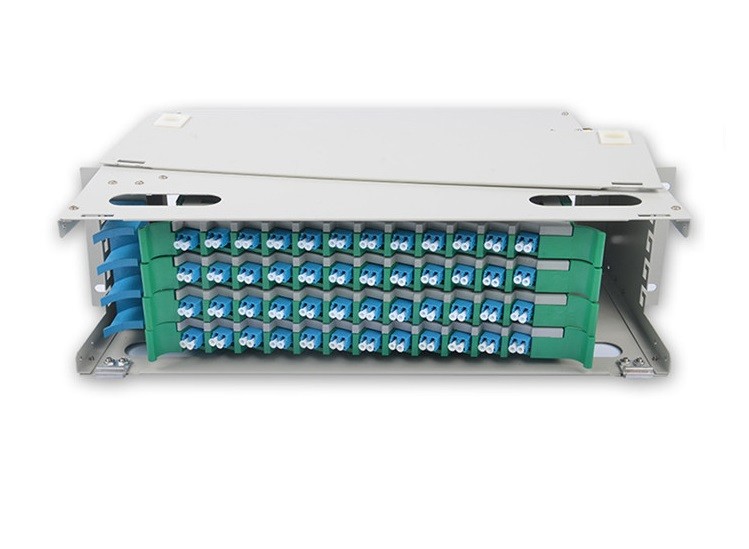

48ميناءs 96 جوهر LC دوبلكس Singemode Fiber Optic Distribution Unit التثبيت على الحائط
تخصيص:

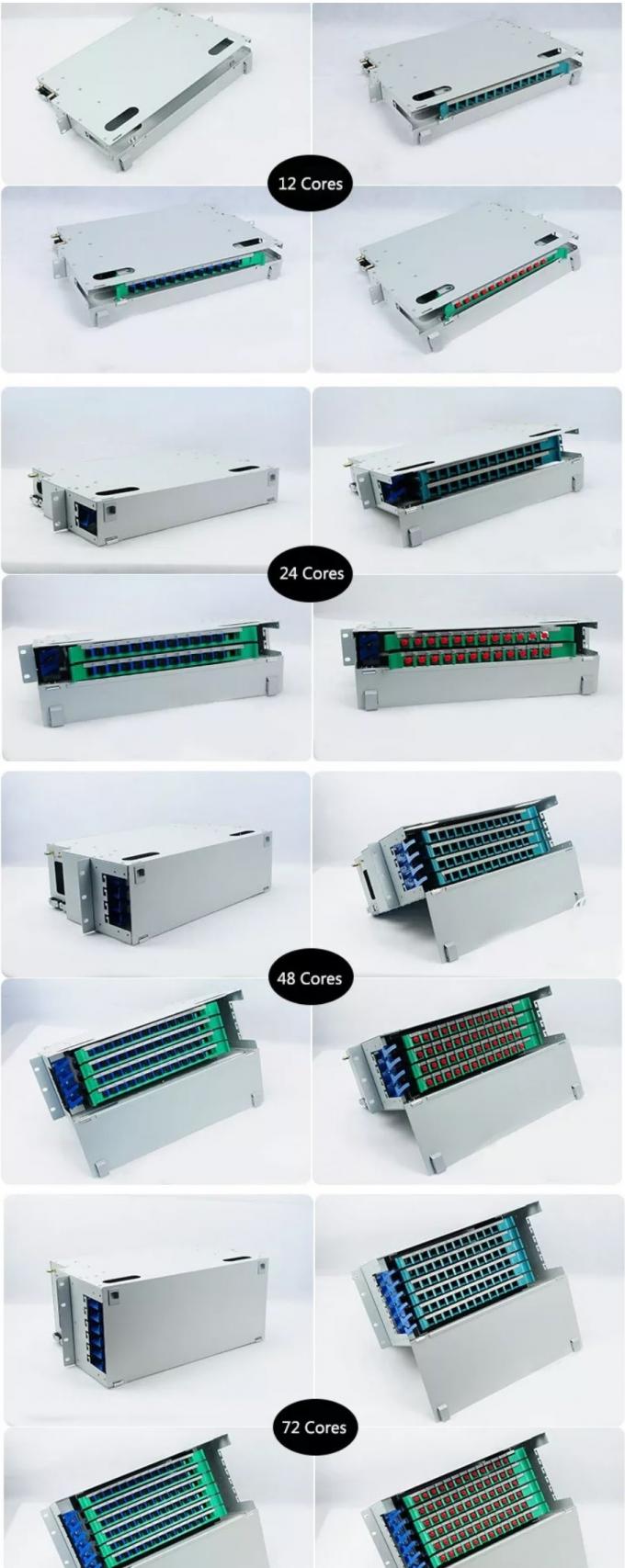

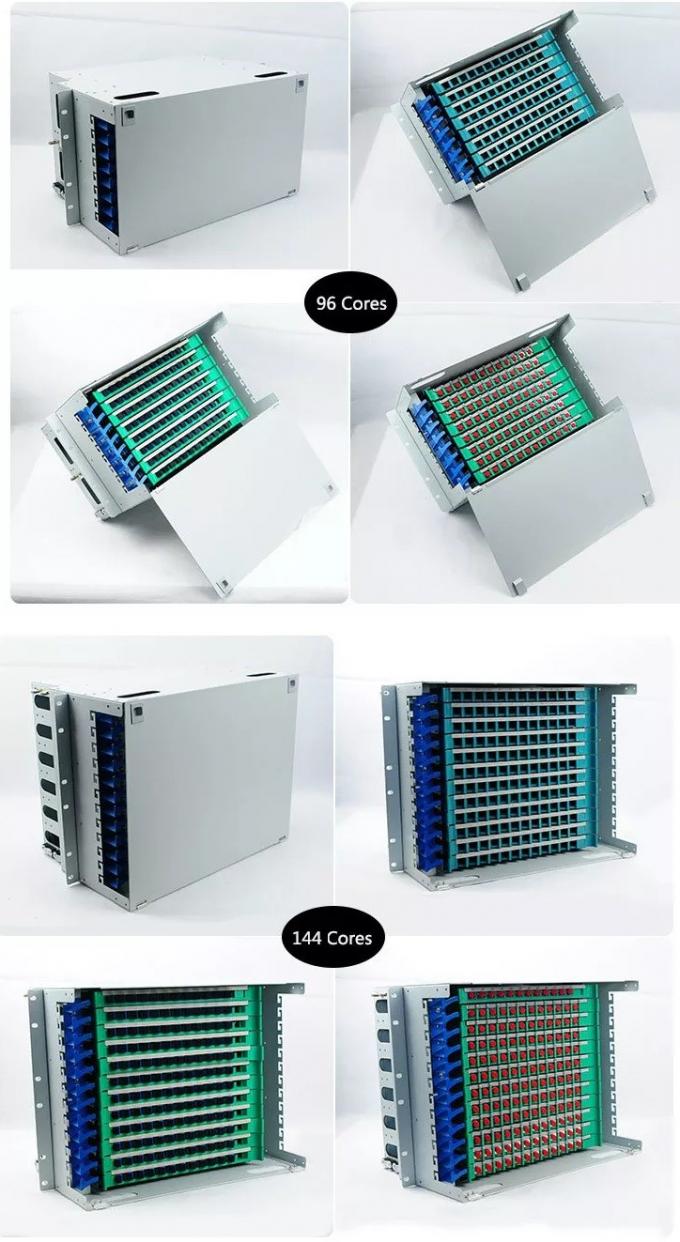

| نحن ندعم سعة الألياف | 12/24/48/72/96/144 مركز |
| ميناء الألياف | FC و SC و ST و LC |
| عدد أقراص ODF | 12 لـ 1 ، 24 لـ 2 ، 48 لـ 4 ، 72 لـ 6 ، 96 لـ 8 ، و 144 لـ 12 |
| درجة حرارة العمل | -10 درجة مئوية ~ +40 درجة مئوية |
| درجة حرارة التخزين | -25 درجة مئوية ~ +55 درجة مئوية |
| الرطوبة النسبية | ≤ 85٪ (+30 درجة مئوية) |
| الضغط الجوي | 70 كيلو باسكال ~ 106 كيلو باسكال |
| الطول الموجي التشغيلي الاسمي | 850 نانومتر ، 1310 نانومتر ، 1550 نانومتر |
| فقدان الإدراج | ≤ 0.5 ديسيبل |
| تعويض الخساره | كمبيوتر 40dB ، UPC ≥ 50dB ، APC ≥ 60dB |
| القوة الكهربائية | ≥3KV (DC) / دقيقة واحدة دون انهيار |
| مقاومة العزل | ≥ 1000MΩ / 500V (تيار مستمر) |
| حياة | ≥ 1000 مرة |
| مدى التطبيق | نظام الأسلاك الصغيرة والمتوسطة الحجم للألياف إلى الخلية والألياف إلى المبنى والمكتب البعيد ومحطة القاعدة اللاسلكية |
وصف:
إطار التوزيع البصري (ODF) هو إطار يستخدم لتوفير التوصيلات البينية للكابلات بين مرافق الاتصال ، والتي يمكن أن تدمج ربط الألياف ، وإنهاء الألياف ، ومحولات الألياف البصرية والموصلات ووصلات الكابلات معًا في وحدة واحدة.يمكن أن يعمل أيضًا كجهاز حماية لحماية اتصالات الألياف البصرية من التلف.
سمات:
1. تصميم وحدات بالكامل وعملية أمامية كاملة
2. هيكل من ألواح الصلب المدرفلة على البارد ، وهو فني ودائم
3. دمج الربط والأسلاك معًا ، مما يؤدي إلى زيادة الكثافة العالية
4. مثبتة على رف قياسي مقاس 19 بوصة
5. مناسبة لكابلات الألياف البصرية الشريطية وغير الشريطية
6. يمكن تركيب محولات عالمية SC ، FC ، ST و LC
7. كبل الألياف وأسلاك التصحيح كلاهما لهما مساحة تخزين تزيد عن 2 متر
8. مع صندوق من الصلب المدلفن على البارد ، وحدة الربط ، وحدة التوزيع واللوحة
9. لوحة لوحة مختلفة لتناسب واجهة محول مختلفة
10. مناسبة للألياف الفردية والشريط وكابلات الألياف حزمة
11. تصميم خاص يضمن أسلاك الألياف الزائدة وأسلاك التوصيل المصنوعة في حالة جيدة
12. لا يوجد فاصل زمني وسهل للإدارة والتشغيل
طلب:
1. الاتصالات
2. الكيبل التلفزيوني
3. LAN & WAN
4. الشبكة
5. النطاق العريض
إجراء التثبيت للمربع
أ. افتح الغطاء الأمامي للصندوق أو الجزء العلوي (إذا لزم الأمر) ، وانزل صينية لصق الألياف ؛دع الألياف في
من إدخال الألياف وتثبيتها على الصندوق ؛أجهزة التثبيت هي كما يلي: كوليت قابل للتعديل ، حلقة كابل من الألياف غير القابل للصدأ وربطة نايلون ؛
ب. تثبيت القلب الفولاذي (إذا لزم الأمر): قم بربط القلب الفولاذي من خلال الجهاز الثابت (اختياري) وقم بلف البرغي لأسفل ؛
اترك حوالي 500 مم إلى 800 مم من الألياف الاحتياطية الطويلة من النقطة المقشرة لكابل الألياف إلى مدخل علبة لصق ، وقم بتغطيتها بأنبوب واقي بلاستيكي ، وثبتها برباط بلاستيكي عند الثقوب من النوع T ؛لصق الألياف
معتاد؛
د. قم بتخزين الألياف الاحتياطية وأشرطة التوصيل المصنوعة ، وقم بتوصيل المحولات في الفتحات الموجودة على الدرج ؛أو قم أولاً بتوصيل المحولات ثم قم بتخزين الألياف الاحتياطية ، يرجى الانتباه إلى اتجاه ألياف اللف
ه. قم بتغطية صينية لصق ، وادفع صينية لصق أو ثبتها بالفتحة الموجودة على حافة الصندوق ؛
قم بتركيب الصندوق داخل 19 بوصة من معدات التثبيت القياسية.
قم بتوصيل سلك التصحيح كالمعتاد.
