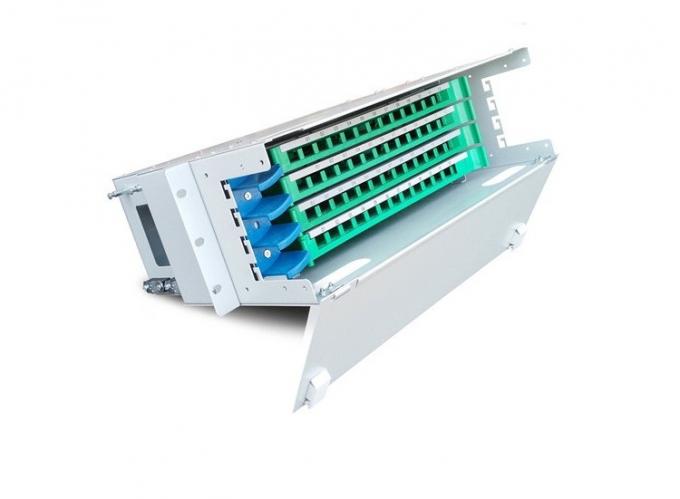

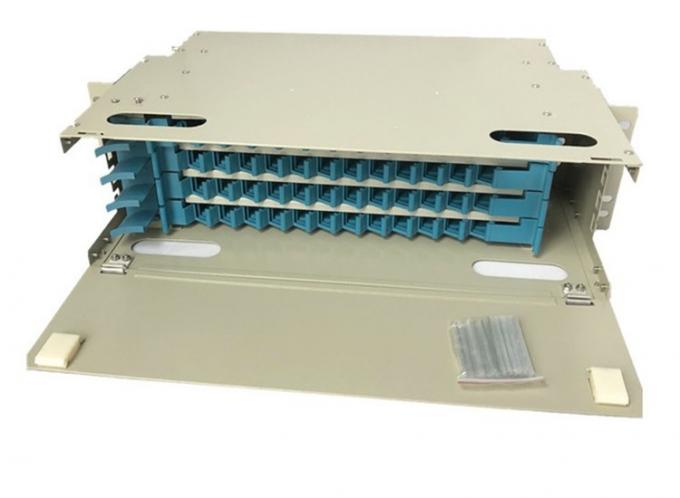

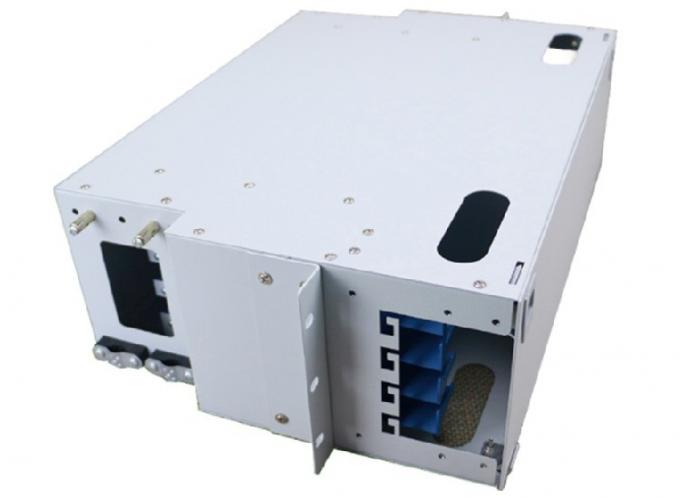

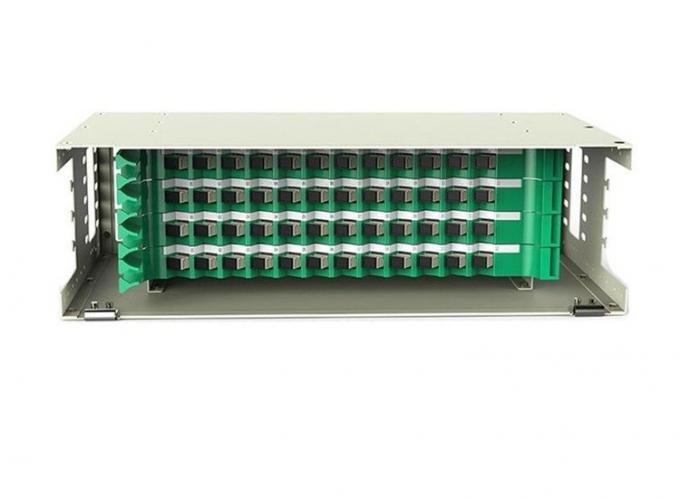

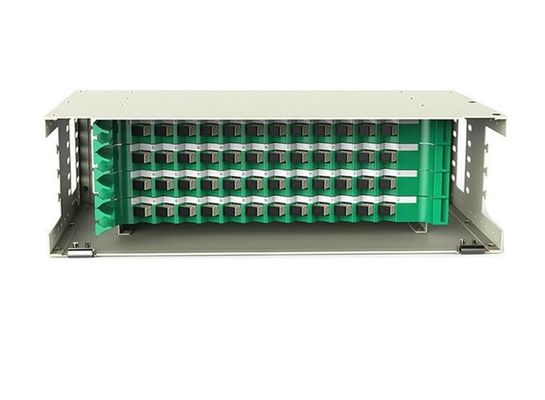

ODF 48 ميناء SC Multimode 48 جوهر Optical Distribution Frame Unit Patch لوحة Mount Mount
تخصيص:
| درجة حرارة التشغيل | -5 درجة مئوية + 40 درجة مئوية |
| الرطوبة النسبية | ≤90٪ (عندما تكون درجة الحرارة أقل من 30 درجة مئوية) |
| الضغط الجوي | 70 كيلو باسكال - 106 كيلو باسكال |
| درجة حرارة التخزين | -40 درجة مئوية - +70 درجة مئوية |
| فقدان الإدراج | ≤0.20 ديسيبل |
| تعويض الخساره | PC≥45dB ، UPC≥50dB ، APC≥60dB |
| متانة | > 1000 مرة |
| مقاومة العزل | ≥ 1000 متر مكعب 500 فولت |
| قوة مقاومة الجهد | تحت تأثير 3000V ، 1min ، بدون ثقب ، ولا يوجد قوس |
| الطول الموجي | 850 نانومتر ، 1310 نانومتر ، 1550 نانومتر |
وصف:
تُستخدم وحدة إطار التوزيع البصري ODF لإنهاء وتوزيع الكابلات البصرية الأساسية في نظام اتصالات الألياف.
باستخدام لوحة التصحيح ODF ، من السهل إدراك اتصال وتوزيع وفرع كابل الألياف الضوئية.
يستخدم رف توزيع الألياف الضوئية المعياري عالي السعة هياكل فريدة مثل لوحات التصحيح والأدراج لجعل تشغيل ربط الألياف الضوئية وتوزيعها أكثر ملاءمة.بالإضافة إلى ذلك ، يتم استخدام مسار التوزيع الرأسي ولوحات التوزيع الوسيطة لحل مشكلة توزيع سلك التصحيح الليفي بشكل فعال.
سمات:
1. تصميم وحدات بالكامل وعملية أمامية كاملة
2. هيكل من ألواح الصلب المدرفلة على البارد ، وهو فني ودائم
3. دمج الربط والأسلاك معًا ، مما يؤدي إلى زيادة الكثافة العالية
4. مثبتة على رف قياسي مقاس 19 بوصة
5. مناسبة لكابلات الألياف البصرية الشريطية وغير الشريطية
6. يمكن تركيب محولات عالمية SC ، FC ، ST و LC
7. كبل الألياف وأسلاك التصحيح كلاهما لهما مساحة تخزين تزيد عن 2 متر
8. مع صندوق من الصلب المدلفن على البارد ، وحدة الربط ، وحدة التوزيع واللوحة
9. لوحة لوحة مختلفة لتناسب واجهة محول مختلفة
10. مناسبة للألياف الفردية والشريط وكابلات الألياف حزمة
11. تصميم خاص يضمن أسلاك الألياف الزائدة وأسلاك التوصيل المصنوعة في حالة جيدة
12. لا يوجد فاصل زمني وسهل للإدارة والتشغيل
طلب:
1. الاتصالات السلكية واللاسلكية
2. الألياف إلى المنزل (FTTH)
3. LAN / WAN
4. الكيبل التلفزيوني
إجراء التثبيت للمربع
أ. افتح الغطاء الأمامي للصندوق أو الجزء العلوي (إذا لزم الأمر) ، وانزل صينية لصق الألياف ؛دع الألياف في
من إدخال الألياف وتثبيتها على الصندوق ؛أجهزة التثبيت هي كما يلي: كوليت قابل للتعديل ، حلقة كابل من الألياف غير القابل للصدأ وربطة نايلون ؛
ب. تثبيت القلب الفولاذي (إذا لزم الأمر): قم بربط القلب الفولاذي من خلال الجهاز الثابت (اختياري) وقم بلف البرغي لأسفل ؛
اترك حوالي 500 مم إلى 800 مم من الألياف الاحتياطية الطويلة من النقطة المقشرة لكابل الألياف إلى مدخل علبة لصق ، وقم بتغطيتها بأنبوب واقي بلاستيكي ، وثبتها برباط بلاستيكي عند الثقوب من النوع T ؛لصق الألياف
معتاد؛
د. قم بتخزين الألياف الاحتياطية وأشرطة التوصيل المصنوعة ، وقم بتوصيل المحولات في الفتحات الموجودة على الدرج ؛أو قم أولاً بتوصيل المحولات ثم قم بتخزين الألياف الاحتياطية ، يرجى الانتباه إلى اتجاه ألياف اللف
ه. قم بتغطية صينية لصق ، وادفع صينية لصق أو ثبتها بالفتحة الموجودة على حافة الصندوق ؛
قم بتركيب الصندوق داخل 19 بوصة من معدات التثبيت القياسية.
قم بتوصيل سلك التصحيح كالمعتاد.
